МТЛА-3 Манометр-термометр автономный с локатором муфт / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МТЛА-3

Тип:
Манометр-термометр автономный с локатором муфт

ТУ:


Краткое тех. описание:
Манометр-термометр автономный с локатором муфт МТЛА-3 предназначен для регистрации значений давления и температуры в нефтяных и газовых скважинах, а также для определения положения муфтовых соединений и интервалов перфорации. Регистрация значений давления и температуры производится по времени на точке (в любом месте, например, на забое) или в процессе движения прибора по стволу скважины.

Цена МТЛА-3:
Уточняйте по телефону или через обратную связь.

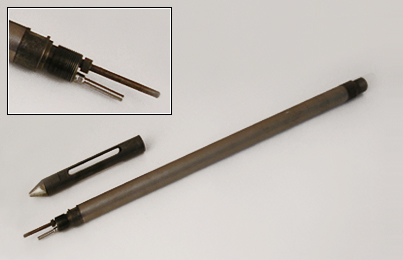

Автономный прибор для измерения температуры и давления с локатором муфт МТЛА-3

Автономный прибор для измерения температуры и давления с локатором муфт МТЛА-3Назначение

Манометр-термометр автономный с локатором муфт МТЛА-3 предназначен для регистрации значений давления и температуры в нефтяных и газовых скважинах, а также для определения положения муфтовых соединений и интервалов перфорации. Регистрация значений давления и температуры производится по времени на точке (в любом месте, например, на забое) или в процессе движения прибора по стволу скважины.

Отличительные особенности

•  Манометр позволяет устанавливать до 8 интервалов измерений. В каждом интервале можно устанавливать собственные период регистрации и длительность интервала, а также включать и отключать регистрацию муфт.
•  Задание режима работы производиться от компьютера.
•  Считывание информации в компьютер осуществляется через USB-порт.
•  Программное обеспечение манометра позволяет задавать режимы работы манометра и время его включения, проверять состояние элементов питания и содержимое памяти, переписывать информацию в ПК, просматривать и распечатывать зарегистрированные значения давления и температуры в виде таблиц или графиков.
•  Записанная в памяти прибора информация сохраняется до 10 лет.

Возможности

•  Полученная информация считывается из манометра в компьютер через стандартный USB-порт и записывается на жёсткий диск или дискету. Результаты исследования можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных.
•  Может быть спущен в скважину на трубах, скребковой проволоке или устройстве УПГП.
•  Продолжительность непрерывной работы зависит от периода регистрации данных и стремится к 600 часам при уменьшении периода регистрации до 1 с и рабочей температуре до 100°С.
•  Питание - 2 литиевых элемента по 3,6 В.


Технические характеристики

Предел измерения избыточного давления, МПа

16, 25, 40, 60, 100

Пределы допускаемой приведённой погрешности измерения избыточного давления, %

0,1

Разрешающая способность по давлению, МПа, не хуже

0,0004

Диапазон измерения температуры, °С

от -30 до +125

Разрешающая способность по температуре, °С, не хуже

0,005

Постоянная времени датчика температуры в воде, с, не более

3

Период регистрации данных, с

1 - 255

Количество точек регистрации, не менее

216000

Отношение сигнал/шум в канале локатора муфт, не менее


5

Расчетная продолжительность непрерывной работы (при использовании элементов питания LS 14500, рабочей температуре до 100 °С и периоде регистрации
равном 1 с), ч, не менее

600

Тип интерфейса связи с компьютером

RS232 / USB

Напряжение питания, В (два литиевых элемента питания типоразмера «АА»)

6±1,5

Максимальная потребляемая мощность в режиме
регистрации, мВт, не более

20

Габаритные размеры:
    - длина, мм, не более
    - диаметр, мм, не более


975
32

Масса, кг, не более

5



Пример рабочих окон управляющей программы

1. Главное окно программы.




2. Окно задания режима работы прибора.




3. Окно просмотра зарегистрированных данных.
