Наименование:
Вибромонитор-4ПИ

Тип:
Устройства контроля уровня вибрации

ТУ:


Краткое тех. описание:
Для измерения уровней вибрации контролируемых агрегатов и их аварийного автоматического отключения в различных отраслях промышленности. Амплитудный диапазон 0,5...24 мм/с.

Цена Вибромонитор-4ПИ:
Уточняйте по телефону или через обратную связь.

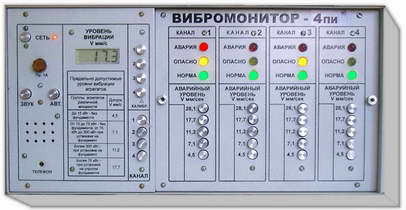

ВИБРОМОНИТОР-4ПИ
Система контроля технического состояния агрегатов

Вибромонитор-4ПИ

Устройство "Вибромонитор-4ПИ" относится к подгруппам: контрольно-сигнальная аппаратура для автоматической защиты агрегатов от опасных вибраций, аппаратура общего назначения для определения основных параметров вибрационных процессов.

НАЗНАЧЕНИЕ

Устройство "Вибромонитор-4ПИ" предназначено для:
-оценки технического состояния технологического оборудования путем измерения текущего значения уровня вибрации и прослушивания шума подшипников, на корпусе которых установлены вибропреобразователи (электронный стетоскоп);
-постоянного контроля технического состояния агрегатов путем индикации сигналов вибрации по уровням: "норма", "опасно", "авария"
-автоматического аварийного отключения агрегатов в случае повышения уровня вибрации до предельно допустимого.

Устройство зарегистрировано в Государственном Реестре средств измерений России и применяется в различных отраслях промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.

Число каналов контроля

4

2.

Диапазон контролируемых уровней вибрации по среднеквадратическому значению (СКЗ) виброскорости, мм/сек


0,5...24

3.

Рабочий диапазон частот, Гц

12...1000

4.

Сигнализация достигнутого уровня вибрации:
"норма", "опасно"
"авария"





световая
световая, звуковая, релейная;

5.

Максимальная длина
двухпроводной неэкранированной линии связи
между вибропреобразователем и контролирующим блоком, м



1000

6.

Устройство имеет выход для автоматического отключения агрегата при аварийном уровне вибрации или для подключения дополнительной звуковой и световой сигнализации;

7.

Устройство обеспечивает выдачу стандартных сигналов канала контроля, мА

4...20

8.

Режим работы устройства

длительный

9.

Устройство обеспечивает индикацию текущего значения уровня вибрации
(СКЗ виброскорости)




10.

Устройство позволяет прослушивать через головные стереотелефоны, подключенные к контролирующему блоку, шумы подшипников на корпусе которых установлены вибропреобразователи (электронный стетоскоп)






11.

Диапазон воспроизводимых звуковых частот, Гц

20...10000

12.

Питание от сети

220 В, 50 Гц

13.

Потребляемая мощность

не более 60 Вт

14.

Сопротивление нагрузки выходных токовых линий связи
4...20 мА, кОм


не более 0,5

15.

Температура эксплуатации контролирующего блока,°С

от +10 до +40

16.

Температура эксплуатации вибропреобразователей,°С

от -45 до +75

17.

Габариты контролирующего блока, мм

400х200х130

18.

Габариты вибропреобразователя, мм



диаметр 50
высота 80

19.

Масса контролирующего блока, кг

6,0

20.

Масса вибропреобразователя, кг

0,8

21.

Срок службы устройства, лет

10

22.

Гарантийный срок, мес.

18
