Ионизационные датчики-реле контроля пламени ДПЗ-01

Внимание! Разработаны датчики контроля пламени ДПЗ-01/220 и ДПЗ-01/220К в новом корпусе.

НАЗНАЧЕНИЕ: Датчики-реле контроля пламени ионизационные ДПЗ-01 предназначены для индикации наличия или отсутствия пламени и выдачи сигнала для систем автоматики промышленного энергетического оборудования.

Имеется возможность регулировать чувствительность.

Основные модификации:

ДПЗ-01/24, ДПЗ-01/24К, ДПЗ-01/220, ДПЗ-01/220К датчик рекомендуется для контроля горелок, в которых обеспечивается стабильный контакт электродов с пламенем горелки (в том числе при использовании в качестве одного из электродов корпуса горелки). Применение датчика рекомендуется в многогорелочных системах.

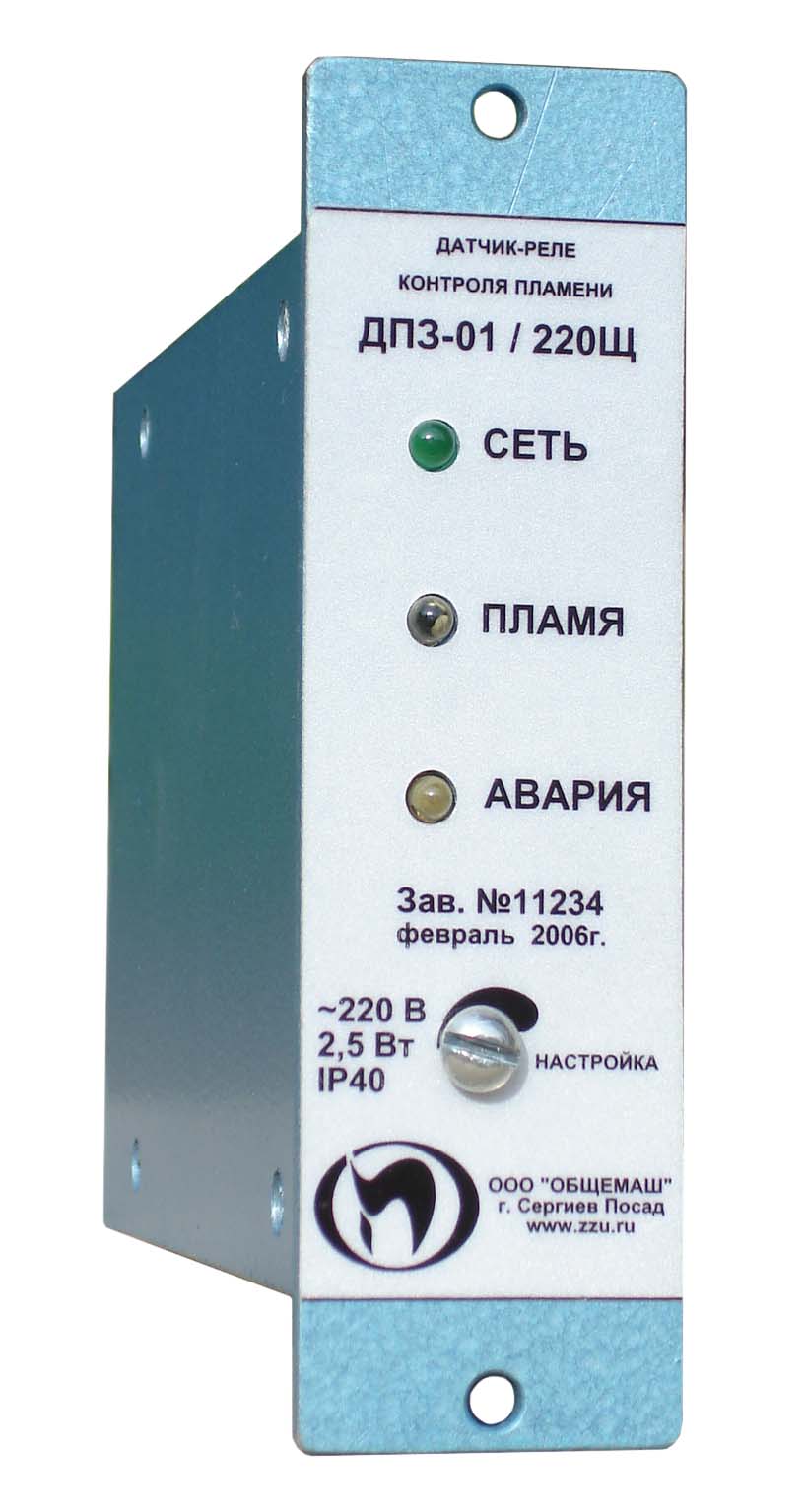

ДПЗ-01/24Щ, ДПЗ-01/220Щ датчик ДПЗ-01 в щитовом исполнении.

ДПЗ-01Н/24, ДПЗ-01Н/220 отличается от ДПЗ-01 наличием кнопки "Тест", нажание которой позволяет смоделировать короткое замыкание.

ДПЗ-01/24 УХЛ2, ДПЗ-01/220 УХЛ2 датчик рекомендуется для применения в климатических условиях УХЛ2 с температурой окружающей среды от -60°С до +60°С.

Основные технические характеристики ДПЗ-01


Параметр	ДПЗ-01/220, ДПЗ-01/24	ДПЗ-01/220К, ДПЗ-01/24К	ДПЗ-01/220Щ, ДПЗ-01/24Щ	ДПЗ-01Н/220, ДПЗ-01Н/24
Напряжение питания	~ 220+10%/-15%В, 50Гц =24+10%/-15%В; ~24+10%/-15%В, 50Гц;
Принцип действия	регистрация постоянной составляющей токового сигнала, определяемого электропроводностью пламени
Потребляемая мощность	2,4 В
Тип топлива	газообразное
Выходной сигнал	переключающийся контакт реле (две группы)			переключающийся контакт реле (одна группа)
Коммутируемые: мощность напряжение ток	не более 100 Вт неболее 220 В не более 1 А
Исполнение по ГОСТ 14254	IP65		IP40	IP65
Температура окружающей среды для исполнения: У3 УХЛ2	от -40°С до +60°С от -60°С до +60°С		от -40°С до +60°С -
Регулировка чувствительности	ДА
Контроль короткого замыкания	ДА - с выдачей сигнала "Авария" и отключением сигнала "Пламя"
Работа с загрязненным и влажным ионизационным зондом	ВОЗМОЖНА - требуется регулировка чувствительности
Тип подключкения	Разъем типа 2РМ22	Винтовой клеммник	три разъема типа 2РМ	Разъем типа 2РМ18
Габариты:	100х44х145	100х44х215	40х140х170	100х44х145
Вес для исполнения: У3 УХЛ2	0,8 кг 1,3 кг		0,8 кг
Напряжение, подаваемое на ионизационный зонд	постоянное 24 В
Место установки	на стену		в монтажный проем щита	на стену

Примеры заказа:

Ионизационный датчик-реле контроля пламени

ДПЗ-01/220: датчик с разъемом типа 2РМ22.

Ионизационный датчик-реле контроля пламени

ДПЗ-01/24К УХЛ2: датчик с разъемом типа клеммная колодка.
