Запально-защитное устройство для розжига жидкитопливных горелок СНПП-06

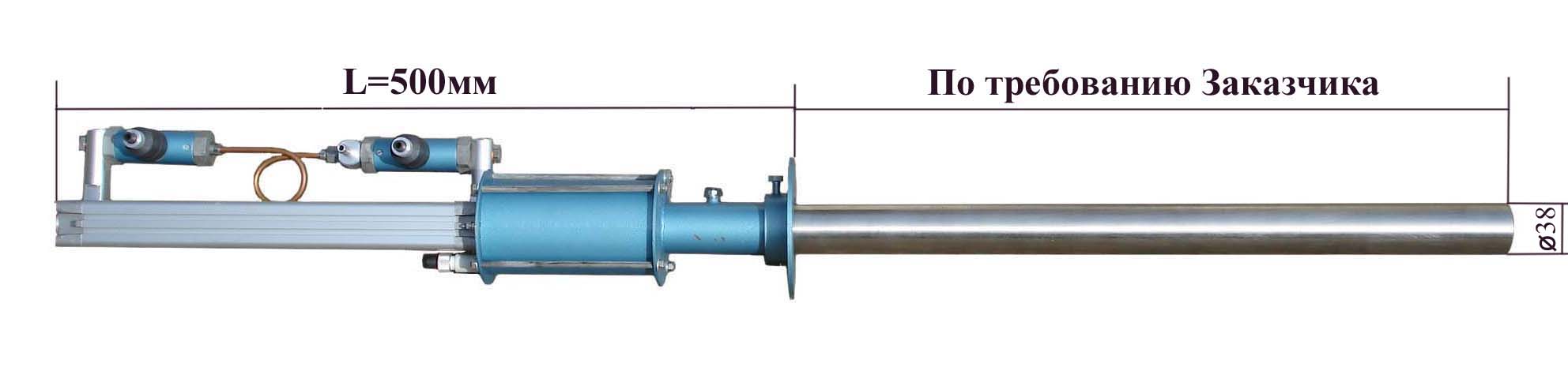

Розжиг жидкого топлива основной горелки осуществляется при помощи свечи накаливания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметра	Значение
Вид топлива	мазут по ГОСТ10585-99; топливо печное ТУ-38-101-656-76; сырая нефть; дизельние топливо ГОСТ 305.
Давление воздуха на входе в пневмоцилиндр, ати	1,0...6,0
Ход штока пневмоцилиндра, мм*	320
Напряжение питания свечи накаливания, В	19...36
Пусковая мощность, Вт	600
Мощность, потребляемая свечой, Вт	250
Присоединительный размер штуцера подачи сжатого воздуха на пневмоцилиндр, мм	9,5
Присоединительный размер штуцера подачи воздуха в установочную трубу	G1/2

* Стандартный; иной ход - по специальному заказу.

ТАБЛИЦА КОМПЛЕКТАЦИИ СНПП-06/Х

* Датчик - реле контроля пламени ДМС-100М и трансформатор установлены в щите управления.

** По специальному заказу датчик - реле контроля пламени ДМС-100М, дополнительно комплектуется корпусом охлаждения КВ-11-2 или световодом, для защиты модуля фотоприемника датчика от воздействия высоких температур.

*** По специальному заказу в комплект поставки СНПП-06/4 может входить один из следующих электромагнитных клапанов:

ЭМКГ8-6-25-220-с345, где Dy=6, Py=25, материал корпуса - сталь

ЭМКГ8-10-25-220-с346, где Dy=10, Py=25, материал корпуса - сталь

ЭМКГ8-20-25-220-с324, где Dy=20, Py=25, материал корпуса - сталь

ЭМКГ8-25-10-220-с331, где Dy=25, Py=10, материал корпуса - сталь

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩИТА УПРАВЛЕНИЯ СП-ДМС-11


Параметр	Значение
Напряжение питания	220В/50Гц
Потребляемая мощность, не более	250Вт
Пусковая мощность (во время пуска)	600Вт
Габариты	400х500х300мм

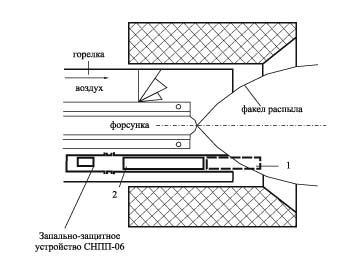

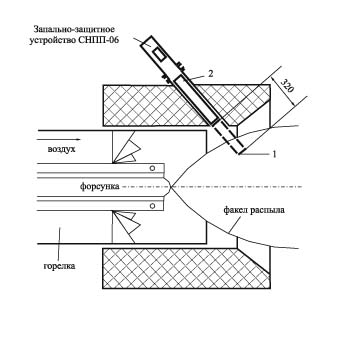

Схема монтажа и принцип работы запально-защитного устройства СНПП-06

1. Розжиг. При розжиге свеча накаливания выдвигается в зону факела распыла форсунки горелки.

2. Обратный ход. Втягивание запально-защитного устройства в исходное положение.

Циклограмма работы устройства СНПП-06:

- свеча находится в исходном положении (втянута в защитный кожух);

- подается напряжение питания на свечу накаливания;

- через время прогрева - 5 с. - подаётся команда на электропневмораспределитель;

- свеча выдвигается в пространство факела распыла, одновременно с этим в систему автоматики горелки подается сигнал на подачу жидкого топлива в форсунку, подается жидкое топливо;

- происходит розжиг, датчик пламени основной горелки фиксирует горящий факел;

- через время розжига - 15 с. - напряжение питания со свечи накаливания снимается;

- свеча накаливания втягивается в исходное положение (в защитный кожух).

Данная циклограмма реализуется щитом управления СП-ДМС-11

Пример заказа (при заказе необходимо указывать длину установочной трубы запально-защитного устройства):

Запально-защитное устройство СНПП-06/2-1000,

где СНПП-06 - маркировка,

2 - вид комплектации,

1000 - длина установочной трубы запально-защитного устройства.
