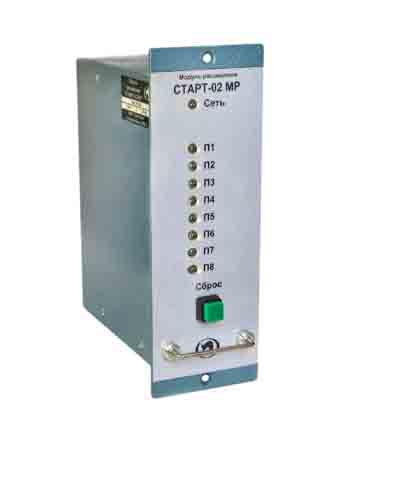

Модуль расширения СТАРТ-02МР
НАЗНАЧЕНИЕ: Модуль расширения "СТАРТ-02МР"
(блок контроля параметров) предназначен для текущего контроля
состояния параметров технологического процесса по сигналам от
датчиков с релейным выходом и генерации блокирующих релейных
сигналов в блок управления СТАРТ-02 или приборов автоматики
котла.
Модуль расширения СТАРТ-02МР обеспечивает
подключение к блоку управления СТАРТ-02 до восьми контролируемых
параметров топочного агрегата от датчиков с релейным выходом в
качестве блокировочных параметров.
Основные технические характеристики
|
Параметр |
Значение |
|
Напряжение питания |
=24 В +10%/-15% |
~ 220+10%/-15%В, 50Гц |
|
Потребляемая мощность |
не более 2,5 Вт |
|
Входные сигналы |
нормально замкнутые и/или нормально
разомкнутые контакты от 8 датчиков-реле (давления,
температуры и т.д.)* |
|
Выходные сигналы |
контакты реле |
|
Коммутируемая мощность |
не более 70 ВА, 100 Вт |
|
Степень защиты по ГОСТ 14254 |
IP 40 |
|
Коммутируемые напряжение, ток |
220 В, 1 А |
|
Время фиксации аварии |
не более 1 сек |
|
Размеры блока |
70х204х140 мм |
|
Вес блока |
1,6 кг |
* Путём каскадного включения модулей "СТАРТ-02МР"
возможен контроль большего количества параметров.
Примеры заказа:
Модуль расширения СТАРТ-02МР/220.
|
