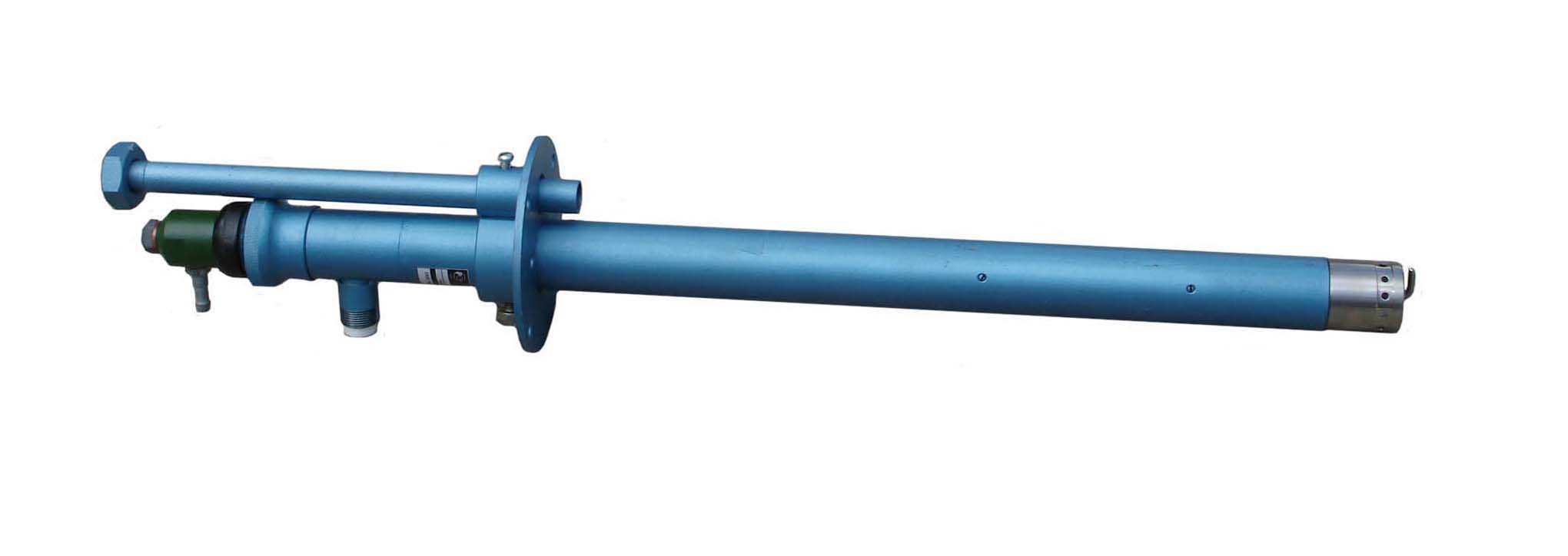

Газовые запальные горелки ЭИВ-01

НАЗНАЧЕНИЕ: Запальные горелки ЭИВ-01 предназначены для розжига пламени горелок котлов, печей и иных горелочных устройств промышленного энергетического оборудования.

Основные модификации:

ЭИВ-01 - запальная горелка предназначена для эксплуатации при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха;

ЭИВ-01-И - запальная горелка предназначена для эксплуатации при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха. И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика- реле контроля пламени;

ЭИВ-01-Ф - запальная горелка предназначена для эксплуатации при уравновешенной тяге или при разрежении в топке и не требует специального подвода воздуха. В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;

ЭИВ-01-Д - запальная горелка предназначена для эксплуатации в топочных агрегатах с наддувом (противодавлением);

ЭИВ-01-ДИ- запальная горелка предназначена для эксплуатации в топочных агрегатах с наддувом (противодавлением). И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика контроля пламени;

ЭИВ-01-ДФ- запальная горелка предназначена для эксплуатации в топочных агрегатах с наддувом (противодавлением). В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля.

Основные технические характеристики


Параметр	Значение
Горючий газ	природный газ, пропан-бутан
Давление подачи газа	0,007 … 1,5 ати
Перепад давления по тракту подачи воздуха (для ЭИВ-01-Д, ЭИВ-01-ДИ, ЭИВ-01-ДФ)	5,0 мм.вод.ст
Длина пламени запальной горелки при давлении 0,1 ати	не менее 0,8 м
Максимальный поперечный размер запальной горелки: - для ЭИВ-01, ЭИВ-01-Д, - для ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф, ЭИВ-01-ДФ	42 мм 68 мм
Минимальный диаметр установочной трубы:   - для ЭИВ-01, ЭИВ-01-Д, - для ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф, ЭИВ-01-ДФ	50 мм 70 мм
Тепловая мощность	25...100 кВт
Расход газа	2,5...10 м3/час
Длина высоковольтного провода, поставляемого с запальной горелкой	2,0* м
Длина запальной горелки (от установочного фланца до среза стабилизатора) - для ЭИВ-01, ЭИВ-01-Д, ЭИВ-01-И, ЭИВ-01-ДИ, ЭИВ-01-Ф, ЭИВ-01-ДФ	0,15...5,0 м
Температура окружающей среды	-60°С … +100°С

* длина высоковольтного провода может быть увеличена до 30 м.

Примеры заказа (при заказе необходимо указывать длину горелки):

Запальная горелка ЭИВ-01-1200.

Запальная горелка ЭИВ-01-ДИ-3500.
