Unfors Xi


Сделать заказ >>>

 Поиск в каталоге:

Unfors Xi Дозиметр универсальный для контроля характеристик рентгеновских аппаратов / Дозиметрия / Измерения ионизирующих излучений / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Unfors Xi

Тип:
Дозиметр универсальный для контроля характеристик рентгеновских аппаратов

ТУ:


Краткое тех. описание:
Unfors Xi Универсальный дозиметр рентгеновского излучения - прибор нового поколения для контроля электрических и радиационных характеристик медицинских рентгеновских аппаратов

Цена Unfors Xi:
Уточняйте по телефону или через обратную связь.

Дозиметр универсальный для контроля характеристик рентгеновских аппаратов "Unfors Xi"


Номер в госреестре: 35046-07


Контроль электрических и радиационных характеристик медицинских рентгеновских аппаратов в соответствии с требованиями СанПиН 2.6.1.1192-03

"Unfors Xi" Универсальный дозиметр рентгеновского излучения - прибор нового поколения для контроля электрических и радиационных характеристик медицинских рентгеновских аппаратов. Прибор полностью отвечает требованиям к оборудованию для контроля эксплуатационных параметров, предъявляемых нормативными документами, действующими в РФ.
"Unfors Xi" - единственный прибор такого класса, внесенный в Госреестр СИ РФ, является незаменимым инструментом для организаций, занимающихся эксплуатацией и техническим обслуживанием медицинской техники, а также для организаций, осуществляющих контроль за эксплуатацией данной техники

Универсальный дозиметр для контроля характеристик рентгеновских аппаратов Unfors Xi


Назначение

Измерение:

  • пикового и среднепикового анодного напряжения

  • поглощенной дозы; мощности дозы

  • длительности экспозиции

  • анодного тока

  • количества электричества

Определение:

  • произведения поглощенной дозы в фантоме на длину (для расчета CTDI при компьютерной томографии)

  • количества импульсов

  • частоты следования импульсов

  • слоя половинного ослабления СПО (HVL)

  • формы анодного напряжения (осциллограммы)

Правовая база для применения



  • ГОСТ Р 50267.0.3-99 "Изделия медицинские электрические. Часть 1. Общие требования безопасности. 3. Общие требования к защите от излучения в диагностических рентгеновских аппаратах"

  • ГОСТ 26140-84 "Аппараты рентгеновские медицинские. Общие технические условия"

  • СанПиН 2.6.1.1192-03 "Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований"

  • МУК 2.6.1.1797-03 "Контроль эффективных доз облучения пациентов при медицинских рентгенологических исследованиях"

Свойства

Все измерения производятся с помощью одного ударостойкого детектора и отображаются на широкоэкранном трёхстрочном дисплее. Детектор подключается к пульту съемным кабелем длиной 2 или 10 м (входят в базовый комплект поставки), что обеспечивает возможность дистанционного проведения измерений. Прибор используется автономно или с применением ПЭВМ (опция), что существенно расширяет его возможности. Применение ПЭВМ позволяет выводить на экран монитора измеренные данные и обрабатывать их в формат Excel (расчёт воспроизводимости, линейности дозы и мощности дозы), а также контролировать форму кривой и пульсацию анодного напряжения.

Универсальный дозиметр рентгеновского излучения "Unfors Xi" применим для проведения измерений на любом типе медицинского рентгеновского оборудования:

  • аппараты для общей диагностики (стационарные и передвижные);

  • маммографические и стоматологические аппараты;

  • урологические и ангиографические;

  • хирургические;

  • компьютерные томографы;

  • ряда других аппаратов.

Благодаря наличию автоматической компенсации, обеспечиваются измерения в режиме рентгенографии, рентгеноскопии и в импульсных режимах без подбора фильтра и перенастройки прибора

Особенности

Конструктивной особенностью прибора является возможность проведения измерений за одну экспозицию сразу нескольких параметров:

  • анодного напряжения (кВ);

  • анодного тока (мА);

  • количества электричества (мАс);

  • длительности экспозиции (мс);

  • экспозиционной дозы (мГр или мР);

  • мощности дозы (мГр/с или мР/с);

  • количество импульсов (цифровой режим), определение слоя половинного ослабления (СПО).

Применение современных технологий обеспечило сочетание портативности (прибор помещается на ладони руки) и надёжности при высокой точности и удобстве проведения измерений.

Комплект поставки

Unfors Xi Base Unit базовый блок


  • пульт;

  • кабель к детектору 2 м;

  • кабель к детектору 10 м;

  • чемодан;

  • ПО;

  • кабель RS-232;

  • USB-адаптер;

  • зарядное устройство;

  • Руководство по эксплуатации (рус);

  • Свидетельство о поверке;

  • набор выносных детекторов в зависимости от целевого назначения и карты заказа

Unfors Xi Base Unit w/mAs базовый блок


  • пульт;

  • кабель к детектору 2 м;

  • кабель к детектору 10 м;

  • кабель для измерения анодного тока 2 м;

  • чемодан; ПО;

  • кабель RS-232;

  • USB-адаптер;

  • зарядное устройство;

  • руководство по эксплуатации (рус);

  • свидетельство о поверке;

  • набор выносных детекторов в зависимости от целевого назначения и карты заказа

По заказу


  • Unfors Xi Stormcase - влагонепроницаемый чемодан;

  • Unfors Xi OPG Holder - магнитный держатель для панорамных дентальных аппаратов;

  • Unfors Xi Detector Holder - держатель детектора;

  • Unfors Xi Bluetooth serial Adapter - блютуз;

  • Unfors Xi Flexi Stand - штатив с держателями детектора для всех типов применений.

Программное обеспечение

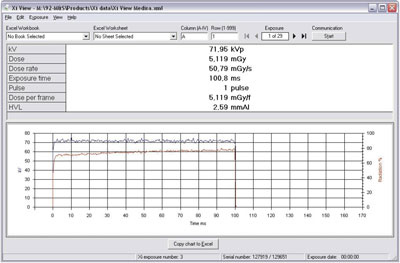

Программное обеспечение Unfors Xi View отображает на мониторе все измеренные и вычисленные параметры и сохраняет их в компьютере в XML формате. Это дает возможность для экспорта данных в любые другие приложения Windows. Unfors Xi View совместима с Windows 98(SE), Windows 2000 и Windows XP.

Unfors Xi View

Head phantom CT PMMA головной фантом

Определение эффективной дозы облучения пациентов при проведении компьютерной томографии в соответствии с п.5. МУК 2.6.1.1797-03 производится с использованием фантомов, поставляемых по дополнительному заказу:

  • Head phantom CT PMMA головной фантом Ø160 мм, совместимый с телесным фантомом, 5 отверстий для Unfors Xi СТ детектора (томография)



  • Body phantom CT PMMA телесный фантом Ø320 мм совместимый с головным фантомом, 4 отверстия для Unfors Xi СТ детектора (томография)

Head phantom CT PMMA, Body phantom CT PMMA

Digident U Dentalphantom

Челюстной дентальный фантом для определения низкоконтрастного разрешения

Digident U Dental phantom Челюстной дентальный фантом

Технические характеристики

HVL (для R/F)

1,00 - 14,0 mm Al

HVL (для MAMO)

0,2 - 1,2 mm Al

Время экспозиции

1 мс - 999,9 с

• относительная погрешность

± 3%

Количество импульсов (для R/F)

1 - 9999

Анодный ток (только для версии с mAs )

0,001-2000 мА

• относительная погрешность

±1 %

мАс (только для версии с mAs )

0,001 - 9999 мAс

• относительная погрешность

±1 %

Габаритные размеры

28×74×142 мм

Вес

250 г

Питание

аккумулятор 9 В

Время работы батарей

20 часов

Интерфейс

RS-232 или Bluetooth (опция)

Характеристики детекторов

Unfors Xi R/F детектор (рентгенография, рентгеноскопия)



  • напряжение

35-160 кВ

  - относительная погрешность

± 3%

  • доза

10 нГр-9999 Гр

  - относительная погрешность

± 10%

  • мощность дозы (R/F low)

10 нГр/с - 1 мГр/с

  - относительная погрешность

± 10%

  • мощность дозы (R/F high)

20 мкГр/с - 1000 мГр/с

  - относительная погрешность

± 10%

Unfors Xi MAM детектор (маммография)



  • напряжение

22-40 кВ

  - относительная погрешность

± 3%

  • доза

10 нГр-9999 Гр

  - относительная погрешность

± 10%

  • мощность дозы

10 мкГр/с - 100 мГр/с

  - относительная погрешность

± 10%

Unfors Xi R/F & MAM детектор (рентгенография, рентгеноскопия, маммография)

то же самое в моноблочном исполнении

Габаритные размеры

12×22×117 мм

Вес

50 г





Unfors Xi СT детектор (томография)



  • напряжение

35-160 кВ

  - относительная погрешность

± 3%

  • доза

1 нГр-10 Гр

  - относительная погрешность

± 10%

  • мощность дозы

10 мкГр/с - 40 мГр/с

  - относительная погрешность

± 10%

  • диаметр детектора

7,5 мм

  • диаметр адаптера для фантома

12,5 мм

  • активная длина

100 мм

Габаритные размеры

200×20×12 мм

Вес

50 г
