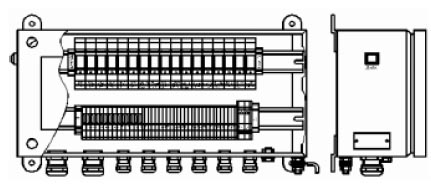

Блок экстренного останова (БЭО) ИЦФР.426483.001

Назначение

БЭО предназначен для экстренного останова со стравливанием газа компрессорного цеха газотранспортного предприятия в соответствии с алгоритмом, определяемым заказчиком. БЭО осуществляет управление технологическим оборудованием компрессорного цеха и может применяться как в составе автоматизированных систем управления, так и самостоятельно от сигнала в виде замыкания сухих контактов (например, от кнопки).

Технические характеристики

Количество и типы входных/выходных сигналов:

• один входной сигнал типа "сухой контакт" в виде замыкания нормально разомкнутой пары контактов;

• два входных сигнала напряжением постоянного тока от 19 до 30 В;

• 14 выходных сигналов телеуправления типа "сухой контакт". Напряжение/ток, коммутируемое выходными контактами, = 27 В/8 А, = 220 В/0,3 А; два выходных сигнала напряжением постоянного тока от 19 до 30 В.

Напряжение питания	19 до 30 В
Потребляемая мощность, не более	15 ВА
Функции контроля работоспособности — в БЭО осуществлена индикация срабатывания управляющих реле и индикация целостности предохранителей.
Габаритные размеры, мм	410 x 260 x 131
Масса, кг, не более	10

Условия эксплуатации.

Рабочий диапазон температур окружающей среды от -40 до +55 ^оС. По устойчивости к климатическим условиям относится к классу С4 по ГОСТ Р МЭК 870-2-1-93 По устойчивости к воздействиям синусоидальных вибраций соответствует группе исполнения N1 по ГОСТ 12997-84.

Безопасность.

По способу защиты от поражения электрическим током относится к классу 01 по ГОСТ 12.2.007.0-75

Гарантии изготовителя.

Срок службы БЭО не менее 10 лет с момента ввода в эксплуатацию с учетом использования ЗИП.

Комплект поставки

Блок экстренного останова ИЦФР.426483.001, руководство по эксплуатации ИЦФР.426483.001РЭ,
формуляр ИЦФР.426483.001ФО, комплекты ЗИП и монтажных частей.
