Аппаратура измерения абсолютной вибрации ИВА-И ИЦФР.402248.003

ТУ:


Краткое тех. описание:


Цена:
Уточняйте по телефону или через обратную связь.

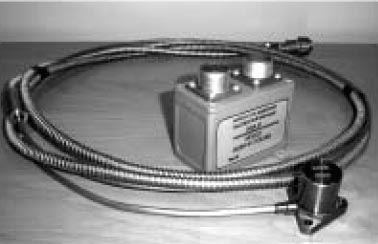

Аппаратура измерения абсолютной вибрации ИВА-И ИЦФР.402248.003

Аппаратура измерения абсолютной вибрации ИВА-И ИЦФР.402248.003

Аппаратура измерения абсолютной вибрации ИВА-И ИЦФР.402248.003

Назначение

Измерение виброускорения и виброскорости, напряжения или заряда, частоты. Область применения - контроль вибросостояния оборудования, агрегатов в разных отраслях промышленности (газовая, нефтяная, энергетика, металлургия, химическая и т.п.).

Особенности

Мультиплексный канал обмена (полевая шина).
Просмотр мгновенного значения сигнала с частотой дискретизации.
Наличие аналоговых (4...20 мА; 0...5 В) и дискретных (релейных)* выходов.
Дистанционное переключение режимов измерения и частоты среза фильтров.
Взрывозащита - искробезопасная цепь.*
Автономное применение измерительных преобразователей в качестве усилителей напряжения, усилителей заряда, частотомеров с интерфейсом RS-485.
* – Опция (необходимо согласование с разработчиками).

Состав

Преобразователи измерительные

Вход

Первичные преобразователи

ИПН-01

напряжение

АР36*

ИПЗ-01

заряд

АР62В АР63В**

* – Длина кабеля до измерительного преобразователя определяется при заказе (максимальная 6 м).
** – Кабель в базовой комплектации имеет длину 2,5 м (2,0 м - фиксированная длина - нагревостойкий кабель КНМС2С в стальной оболочке, жестко закрепленный в корпусе вибропреобразователя и 0,5 м - АВКТД(Л), защищенный гибким металлорукавом).

Технические характеристики

Измеряемые параметры:

  • СКЗ виброускорения;
  • СКЗ виброскорости;
  • СКЗ напряжения (заряда);
  • СКЗ интегрируемого напряжения (заряда);
  • частота (оборота).

Диапазоны измерения (при коэффициенте формы 2):
  • СКЗ напряжения, мВ

от 0,5 до 1 000

  • СКЗ заряда, пКл

от 0,5 до 1 000

  • СКЗ виброускорения, м/с2

от 0,5 до 100

  • СКЗ виброскорости, мм/с

от 0,5 до 32

  • частоты, Гц

от 10 до 1 500

Максимальный диапазон частот:
  • виброускорения, напряжения, заряда, Гц

от 10 до 10 000

  • виброскорости, Гц

от 10 до 2 500

Частота среза цифрового фильтра, Гц

1 000, 2 500, 5 000

Пределы относительной погрешности, %:
  • канала

±6

  • измерительного преобразователя

±3

Интерфейс

RS-485, протокол Modbus RTU

Скорость обмена, кбит/с

от 1,2 до 115,2

Разрядность АЦП, бит

12

Частота дискретизации, кГц

25

Напряжение источника питания, В

от 18 до 36

Потребляемая мощность, Вт, не более

1

Максимальный ток потребления (при напряжении питания 18 В), мА, не более

50

Гальваническая развязка питания от выходных цепей и корпуса.
Средняя наработка на отказ, ч, не менее

30 000

Средний срок службы, год

12

Условия эксплуатации

Диапазон рабочих температур:
  • измерительный преобразователь, оС

от -40 до +70

  • первичные преобразователи, оС:

    • АР36

от -40 до +125

    • АР62

от -60 до +250

    • АР63

от -60 до +400

Степень защиты по ГОСТ 14254-96:
  • измерительный преобразователь

IP54

  • первичные преобразователи

IP67

Сведения об эксплуатации

Борисовский завод агрегатов (Республика Беларусь), Волжская Электротехническая компания.

Комплект поставки

ИВА-И ИЦФР.402248.003, ИЦФР.402248.003 ФО, ИЦФР.402248.003 РЭ, компакт-диск с программным обеспечением и эксплуатационной документацией.

Примеры записи при заказе

Аппаратура ИВА-И - ИП0-50/32/1000-ВП0-5 ИЦФР.402248.003 ТУ:
ИВА-И — Наименование изделия
ИП0 — Код преобразователя измерительного: 0 — ИПН-01, 1 — ИПЗ-01
50/32/1000 — Максимальное значение измеряемого параметра:

  • при поставке без первичного преобразователя - СКЗ напряжения или заряда / СКЗ напряжения или заряда (на базовой частоте) / частота - мВ или пКл/ мВ или пКл / Гц;
  • при поставке П с первичным преобразователем СКЗ виброускорения/СКЗ виброскорости/частота - м/с2 / мм/с / Гц.

ВП0 — Тип вибропреобразователя (только для комплекта): 0 — АР36, 1 — АР62, 3 — АР63
5 — Длина кабеля вибропреобразователя (только для комплекта), м

Аппаратура ИВА-И - ИП0-50/32/1000-ВП0-5 ИЦФР.402248.003ТУ означает - Аппаратура измерения абсолютной вибрации ИВА-И ИЦФР.402248.003 в составе преобразователя измерительного ИПН-01 и вибропреобразователя АР36 с длиной кабеля 5 метров.

Диапазоны измерения:
  • СКЗ виброускорения до 50 м/с2;
  • СКЗ виброскорости - до 32 мм/с;
  • частоты - до 1 000 Гц;

Аппаратура ИВА-И -ИП1-500/250/1500 ИЦФР.402248.003ТУ означает - Аппаратура измерения абсолютной вибрации ИВА-И ИЦФР.402248.003 в составе преобразователя измерительного ИПЗ-01.

Диапазоны измерения:
  • СКЗ заряда до 500 пКл;
  • СКЗ интегрируемого заряда - до 250 пКл;
  • частоты - до 1 500 Гц.

Примечание:

При отсутствии в заказе информации о диапазоне измерений:

  • преобразователь измерительный настраивается на измерение СКЗ напряжения (заряда) до 1 000 мВ (пКл), на измерение СКЗ интегрируемого напряжения (заряда) - до 320 мВ (пКл), частоты - до 1 500 Гц,
  • преобразователь измерительный в комплекте с вибропреобразователем настраивается на измерение СКЗ виброускорения до 100 м/с2, СКЗ виброскорости - до 32 мм/с, частоты - до 1 500 Гц.
