Датчик частоты вращения ИКЛЖ.408113.004

Назначение Предназначен для непрерывного, дистанционного, бесконтактного преобразования частоты вращения валов агрегатов, снабженных зубчатыми колесами из ферромагнитного материала, в последовательность импульсов тока.

Технические характеристики

Параметры зубчатого колеса:
высота зуба не менее, мм	4
толщина зуба не менее, мм	5
ширина колеса не менее, мм	20
расстояние между зубьями не менее, мм	15
Диапазон преобразуемых частот, об/мин:
при числе зубьев < 120	от 10 до 5 000
при числе зубьев < 60	от 10 до 10 000
при числе зубьев < 30	от 10 до 20 000
Величина зазора между торцом индуктора и вершиной зуба, мм:
при частотах > 10 об/мин	от 0,5 до 5
Сопротивление нагрузки, Ом	< 500
Напряжение питания, В	от 19 до 30
Схема подключения	2-х проводная
Выходной сигнал (ток потребления), мА:
амплитуда импульсов	17 ± 3
в паузе	4,5 ± 1,5
при отсутствии вращения	4 ± 1
при обрыве в цепи индуктора менее	0,5
Срок службы, год	12,5
Гарантийный срок службы, год	1,5

Условия работы

Диапазон рабочих температур, оС:
индуктора	от -40 до +150
усилителя-формирователя	от -10 до +70
Устойчивость к механическим ударам с ускорением, м/с2:
одиночных	1 000
многократных	400
Устойчивость и прочность к синусоидальной вибрации по ГОСТ 12997-84:
индуктора	G2
усилителя-формирователя	F3

Сведения об эксплуатации

Эксплуатируется на объектах ОАО "Газпром" с 1993 г.

Комплект поставки

ИКЛЖ.408113.004, ИКЛЖ.408113.004 ТО.

Обозначение	Состав изделия

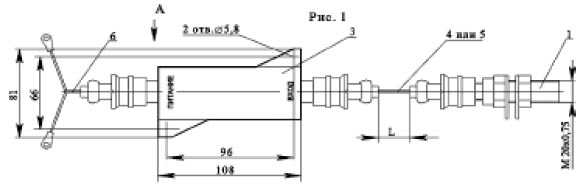

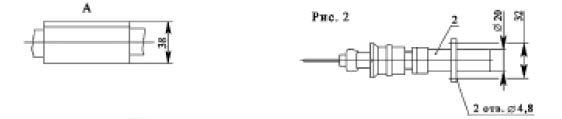

	Индуктор ИКЛЖ. 408113.001 поз. 1	Индуктор ИКЛЖ. 08113.010 поз. 2	Усилитель-формирователь ИКЛЖ. 68171.001 поз. 3	Жгут
				ИКЛЖ. 685621.020 поз. 4	ИКЛЖ. 685621.036 поз. 5	L, мм	ИКЛЖ. 685621.035 поз. 6
ИКЛЖ.408113.004	х	-	х	х	-	5 000	-
-01	-	х	х	х	-		-
-02	х	-	х	-	х	12000	х
-03	-	х	х	-	х		х
-04	х	-	х	-	-	-	х
-05	-	х	х	-	-		х

Пример записи при заказе

Датчик частоты вращения ИКЛЖ.408113.004-01.
