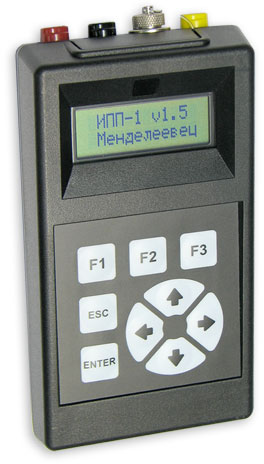

Измеритель потенциала поляризационного ИПП-1 Менделеевец

ОБЛАСТЬ ПРИМЕНЕНИЯ

Измеритель потенциала поляризационного ИПП-1 Менделеевец предназначен для измерения защитного (суммарного) и поляризационного потенциалов подземного сооружения, находящегося под действием катодной защиты.

Метод измерения поляризационного потенциала - коммутация (отключение) вспомогательного электрода по ГОСТ 9.602-2005.

ИПП-1 позволяет проводить измерения поляризационных потенциалов:

• на специально оборудованных контрольно-измерительных пунктах, на которых установлены медно-сульфатный электрод сравнения и вспомогательный электрод (рис. 1);

• в любом месте при использовании медно-сульфатного электрода сравнения со вспомогательным электродом марки ЭМС-ВЭ Менделеевец (рис. 2).

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ

Диапазон измерения:

±2,0 В
±10 В
±2 В / ±10 В
±0,2 В
±5 мА


Входное сопротивление, МОм, не менее

10

Количество хранимых в энергонезависимой памяти результатов, ед.

210

Время хранения данных, лет, не менее

1

Протокол обмена с компьютером

Xmodem

Тип источника питания

2 батарейки AAA по 1,5 В

Ток потребления
при номинальном напряжении питания 3,0±0,1 В, мА, не более

20 (в режиме измерения)
0,2 (в режиме хранения)

Рабочая температура, °С

от 0 до +40

Относительная влажность окружающей среды
во время эксплуатации прибора при температуре +25 °С, %

до 90

Габаритные размеры (ДхШхВ), мм

150х80х38

Масса, кг, не более

0,2

Срок службы, лет, не менее

5

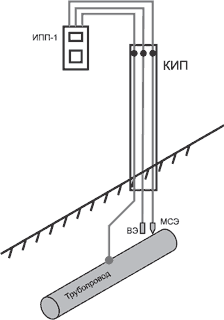

Рис. 1 - Схема измерения поляризационного потенциала на оборудованном КИП

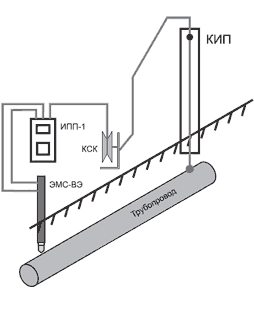

Рис. 2 - Схема измерения поляризационного потенциала с использованием ЭМС-ВЭ Менделеевец

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

КОЛИЧЕСТВО

Измеритель потенциала поляризационного ИПП-1 Менделеевец

1

Кабель измерительный

1

Кабель RS-232 для передачи данных на ПК

1

Электрод медно-сульфатный ЭМС-ВЭ Менделеевец

по заказу

Руководство по эксплуатации

1

Чехол

1
