Наименование:
Менделеевец-МГ

Тип:
Глубинные заземлители

ТУ:
ТУ 3435-002-24707490-2001

Краткое тех. описание:
Глубинные заземлители Менделеевец-МГ используются для установки в местах с низкой электропроводностью поверхностных слоев грунтов, а также в местах плотной застройки или ограниченного землеотвода под анодное поле

Цена Менделеевец-МГ:
Уточняйте по телефону или через обратную связь.

Глубинные заземлители Менделеевец-МГ

ТУ 3435-002-24707490-2001

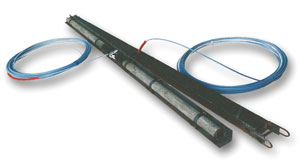

Глубинные заземлители Менделеевец-МГ

ОБЛАСТЬ ПРИМЕНЕНИЯ

Глубинные заземлители Менделеевец-МГ используются для установки в местах с низкой электропроводностью поверхностных слоев грунтов, а также в местах плотной застройки или ограниченного землеотвода под анодное поле.

  1. ферросилидовый анод

  2. ферросилидовый анод

  3. кабель присоединения от каждой секции

  4. кабель присоединения

  5. корпус заземлителя

  6. газоотводная трубка

  7. петельное соединение

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Глубинный заземлитель является блочно-комплектной конструкцией с высокой степенью заводской готовности.

Блок глубинного заземлителя состоит из двух секций, в каждой из которых смонтировано по два ферросилидовых электрода, соединенных между собой кабелем присоединения. Токоподвод осуществляется общим кабелем присоединения. Секции блока соединены с помощью петельного соединения. Транспортировка блока осуществляется в положении соединенных секций. При монтаже на трассе секции разворачиваются, принимая соосное положение. На дневную поверхность из устья скважины от блока выходят два кабеля присоединения.

Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить токовую нагрузку и снизить переходное сопротивление. Максимальное количество блоков глубинного заземлителя, устанавливаемых в одну скважину, - 4 шт.

Отвод газов, образующихся при работе глубинного заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с магистральными кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемую в одной скважине. Длина газоотводной трубки соответствует глубине бурения скважины.

Для уменьшения сопротивления растеканию тока анодного заземления и снижения скорости растворения рабочих электродов заземлителя прианодное пространство следует засыпать коксо-минеральным активатором.

Состав анодного заземления, монтируемого из заземлителей Менделеевец-МГ (количество блоков в скважине, количество скважин, расстояние между скважинами), выбирается в соответствии с проектом катодной защиты в зависимости от удельного сопротивления грунта, местных условий и технико-экономических показателей.

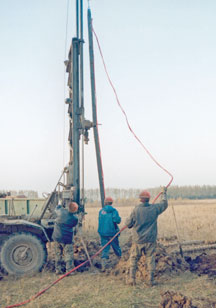

Проектирование системы катодной защиты с использованием заземлителей Менделеевец-МГ, а также их установка осуществляется согласно типовому проекту 327.Т-АЗ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ

Снимаемая токовая нагрузка, А

25

Скорость анодного растворения, кг/А•год

0,3...0,5

Габаритные размеры, мм:

длина (в монтажном положении)
длина (в транспортном положении)
диагональ поперечного сечения


6200
3250
190

Масса блока, кг

220

Срок службы, лет, не менее

30

КОМПЛЕКТ ПОСТАВКИ

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

КОЛИЧЕСТВО

Глубинный заземлитель Менделеевец-МГ
(длина кабеля присоединения и газоотводной трубки 25 метров*), блок

1

Кабельный наконечник, шт.

2

Паспорт, шт.

1

Инструкция по монтажу, шт.

1

* Длины кабелей и газоотводной трубки определяются глубиной бурения скважины, которая указывается при заказе.

По желанию Заказчика глубинные заземлители могут изготавливаться на любые глубины бурения скважин.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для оформления заказа на комплект глубинных анодных заземлителей Менделеевец-МГ (ТУ 3435-002-24707490-2001) используется следующее условное обозначение:

1х4МГ-30-ТМ

1

количество заказываемых комплектов;

4МГ

количество блоков глубинных заземлителей Менделеевец-МГ в комплекте (для установки в одной скважине), шт.;

30

глубина бурения скважины, м ;

ТМ

комплектация кабельными наконечниками (ТМ) для подключения к КИП или кабельными зажимами (КЗ), или их сочетание с указанием количества.
