Менделеевец-МКГ

Тип:
Комплектные глубинные заземлители

ТУ:
ТУ 3435-005-24707490-2003

Краткое тех. описание:
Комплектные глубинные заземлители Менделеевец-МКГ используются в качестве элементов глубинного анодного заземления для установки в грунтах с высоким удельным сопротивлением

Цена Менделеевец-МКГ:
Уточняйте по телефону или через обратную связь.

Комплектные глубинные заземлители Менделеевец-МКГ

ТУ 3435-005-24707490-2003

Комплектные глубинные заземлители Менделеевец-МКГ

ОБЛАСТЬ ПРИМЕНЕНИЯ

Комплектные глубинные заземлители Менделеевец-МКГ используются в качестве элементов глубинного анодного заземления для установки в грунтах с высоким удельным сопротивлением. Заземлители устанавливают в скважины в вертикальном положении.

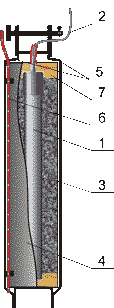

  1. электрод

  2. кабель присоединения

  3. коксо-минеральный активатор

  4. контейнер

  5. кронштейны

  6. газоотводная трубка

  7. центрирующая крышка

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Комплектный глубинный заземлитель является блочно-комплектной конструкцией. Блоки заземлителей собирают в заводских условиях и поставляют полностью готовыми к монтажу.

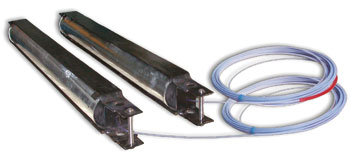

Заземлитель Менделеевец-МКГ представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором. Контейнер является корпусом заземлителя и служит для удобства транспортировки и монтажа. В процессе эксплуатации корпус заземлителя растворяется.

Каждый блок заземлителя снабжен кабелем присоединения, длина кабеля соответствует глубине установки в скважине.
Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить токовую нагрузку и снизить переходное сопротивление. Максимальное количество блоков в гирлянде – 16 штук.

Отвод газов, образующихся при работе заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемых в одной скважине.

Состав глубинного заземления, состоящего из заземлителей Менделеевец-МКГ, - количество блоков, длина кабеля присоединения и длина дренажных трубок - определяется Заказчиком согласно проекту катодной защиты.

Как показывает опыт эксплуатации, комплектные заземлители отличаются минимальным временем выхода на рабочие режимы, а также низким значением сопротивления растеканию. Высокая степень заводской готовности значительно упрощает технологию монтажа анодных заземлителей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ

Снимаемая токовая нагрузка, А

8

Скорость анодного растворения, кг/А•год

0,2...0,4

Габаритные размеры, мм:

длина
поперечное сечение


1730
200

Масса, кг

73

Количество блоков в гирлянде, шт., не более

16

Срок службы, лет, не менее

30

КОМПЛЕКТ ПОСТАВКИ

Комплект поставки заземлителей Менделеевец-МКГ соответствует конкретному заказу в соответствии с проектом катодной защиты. В заказе должен быть указан способ присоединения магистрального кабеля (через КИП или посредством подземной прокладки с присоединением анодных кабелей к магистральному с помощью кабельных зажимов).

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

КОЛИЧЕСТВО

Блок комплектного глубинного заземлителя Менделеевец-МКГ, шт.

по заказу

Фиксатор для стыковки блоков, шт.

соотв. кол-ву блоков

Хомут пластиковый (для крепления кабелей к блоку
и между собой, большой/маленький), шт.

комплект

Газоотводная трубка*, шт.

1

Комплект монтажный для изготовления кабельных соединений
или подключения к КИП

1

Комплект монтажный для изоляции кабельных соединений**, шт.

1

Техническая документация
(паспорт и инструкция по монтажу), компл.

1 на единицу упаковочной тары

* Поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки соответствует глубине установки (глубине скважины).
** Поставляется при подземной прокладке магистрального кабеля от скважины до КИПа.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для оформления заказа на комплект глубинных заземлителей Менделеевец-МКГ (ТУ 3435-005-24707490-2003) используется следующее условное обозначение:

1х16МКГ-30-КЗ

1

количество заказываемых комплектов;

16МКГ

количество блоков глубинных заземлителей Менделеевец-МКГ в комплекте (для установки в одной скважине), шт.;

30

глубина бурения скважины, м ;

КЗ

способ изготовления кабельного соединения с помощью кабельных зажимов (КЗ) или комплектация кабельными наконечниками (ТМ) для подключения к КИП, или их сочетание с указанием количества.
