Наименование:
Менделеевец-МТК

Тип:
Комплектные анадные заземлители

ТУ:
ТУ 3435-006-24707490-2004

Краткое тех. описание:
Использование магнетита в качестве материала анодных заземлителей вызвано чрезвычайно низкой скоростью анодного растворения материала, что ставит его в один ряд с благородными металлами

Цена Менделеевец-МТК:
Уточняйте по телефону или через обратную связь.

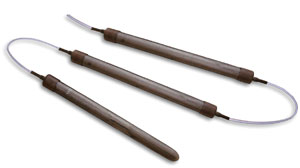

Комплектные анадные заземлители Менделеевец-МТК

ТУ 3435-006-24707490-2004

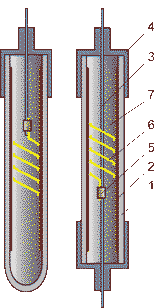

Магнетитовые заземлители Менделеевец-МТК

  1. магнетитовый корпус

  2. металлическая электропроводящая подложка

  3. питающий кабель

  4. термоусаживаемая муфта

  5. Н-образный контакт

  6. бронзовая контактная пружина

  7. изолирующий компаунд

ОБЩИЕ СВЕДЕНИЯ

Использование магнетита в качестве материала анодных заземлителей вызвано чрезвычайно низкой скоростью анодного растворения материала, что ставит его в один ряд с благородными металлами.

Магнетит представляет собой сплав оксидов железа. Для получения материала с оптимальным соотношением коррозионных свойств и механической прочности в расплав добавляют незначительное количество оксидов других металлов. С целью уменьшения массы и снятия внутренних напряжений отливки магнетитовых анодов изготавливают трубчатой формы. В зависимости от формы отливок различают два типа магнетитовых анодов - проходной (рисунок 1 а) и концевой (рисунок 1 б).

Для обеспечения равномерного токоподвода на внутреннюю полость магнетитового анода нанесен слой электропроводящего покрытия. Электрический контакт кабеля с магнетитовым анодом осуществляется посредством пружины, плотно прилегающей к внутренней поверхности анода. Для изоляции контактного узла используется специальный состав на основе эпоксидной смолы. Дополнительная изоляция места выхода кабеля осуществляется с помощью термоусаживаемых муфт.

Проходные и концевые магнетитовые аноды используются в различных конструкциях магнетитовых заземлителей. В настоящее время разработаны три типа магнетитовых заземлителей:

  • поверхностные магнетитовые заземлители;

  • глубинные магнетитовые заземлители для установки в закрытых и открытых скважинах;

  • магнетитовые заземлители для защиты внутренних поверхностей емкостного оборудования.

Все конструкции магнетитовых заземлителей собираются в заводских условиях и поставляются полностью готовыми к монтажу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНЕТИТОВЫХ АНОДОВ

Технические характеристики

Анод проходной

Анод концевой



Диаметр, мм

60

60

Длина общая / рабочая, мм

720/600

760/710

Масса общая / эффективная, кг

6,2/4,7

6,0/4,7

Площадь рабочей поверхности, кв.дм

11,3

13,4
