Медно-сульфатный электрод сравнения длительного действия СМЭС Менделеевец

ТУ 3435-016-24707490-2007

ОБЛАСТЬ ПРИМЕНЕНИЯ

Медно-сульфатный электрод сравнения СМЭС Менделеевец является стационарным и предназначен для измерения разности потенциалов между подземным металлическим сооружением, защищаемым методом катодной поляризации, и землей.

Электрод сравнения СМЭС обеспечивает проведение измерений при температуре окружающей среды на уровне размещения от 0 до + 55 °C.

В зависимости от конструктивного исполнения различают три разновидности электрода сравнения СМЭС:

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает создание и поддержание электролитического контакта с грунтом при проведении измерений.

Корпус электрода сравнения СМЭС-1 (рис. 1) заполнен медным купоросом, в который погружен медный электрод в форме спирали. Электрод сравнения снабжен измерительным проводом марки ВПП 1х10 длиной 7 м.

Для работы в засушливых регионах предназначен двухкорпусной электрод сравнения СМЭС-2 (рис. 2 а), отличающийся наличием внешнего корпуса из пористой керамики, в который помещен измерительный модуль, аналогичный конструкции СМЭС-1. Пространство между корпусами заполнено неполяризующейся влагоудерживающей засыпкой на основе бентонита для обеспечения электролитического контакта между измерительным модулем и грунтом.

Двухкорпусной электрод сравнения СМЭС-2ВЭ (рис. 2 б) в своей конструкции содержит вспомогательный электрод, что позволяет проводить измерения поляризационного потенциала. Вспомогательный электрод смонтирован в нижней части наружного корпуса и снабжен измерительным проводом.

Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. Монтаж электродов сравнения СМЭС проводится с использованием измерительного провода.

Стационарные медно-сульфатные электроды сравнения СМЭС Менделеевец имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.

	а)	б)

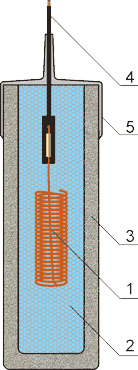

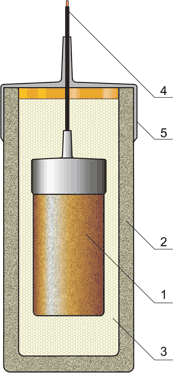

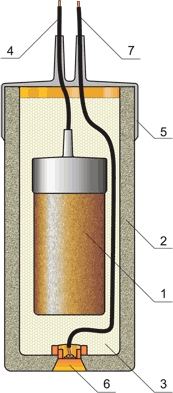

Рис. 1 Однокорпусной электрод сравнения СМЭС-1 медный электрод; медный купорос; керамический корпус; измерительный кабель; термоусаживаемая муфта	Рис. 2 Двухкорпсной электрод сравнения: а – СМЭС-2; б – СМЭС-2ВЭ. измерительный модуль; внешний корпус; влагоудерживающая засыпка; измерительный кабель; термоусаживаемая муфта; вспомогательный электрод (ВЭ); измерительный провод ВЭ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для оформления заказа на медно-сульфатные электроды сравнения длительного действия СМЭС Менделеевец (ТУ 4318-016-24707490-2007) используется следующее условное обозначение:

5хСМЭС-2-9
