Наименование:
АНС 114

Тип:
Вибропреобразователи

ТУ:
–

Краткое тех. описание:
Для измерения низкочастотных, широкополосных вибрационных и ударных ускорений на объектах сферы обороны и безопасности. Верхние пределы диапазона измеряемых линейных ускорений, м/с2 30, 50, 75, 100, 150, 200, 250, 300, 600, 1200, 1500, 3000, 5000, 6000, 10000. Погрешность не более ±10%.

Цена АНС 114:
Уточняйте по телефону или через обратную связь.

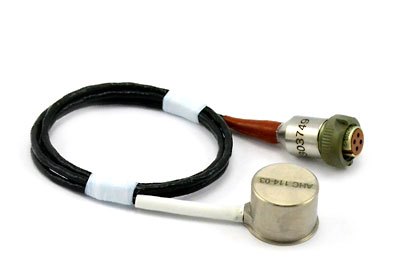

Датчик вибрации АНС 114

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 114

Вибропреобразователь АНС 114 со встроенным согласующим усилителем предназначен для измерения вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент вибропреобразователя – изгибного типа. Вибропреобразователь выполнен по дифференциальным механической и электрической схемам. Модификации вибропреобразователя АНС 114-09…АНС 114-11 имеют высокую емкость и удельную зарядовую чувсвительность в малых габаритах. Отличительная особенность вибропреобразователя – высокая помехоустойчивость. Корпус вибропреобразователя герметично уплотненный, выполнен из титанового сплава. Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя клеевое или на двух винтах с помощью кольца или специального кронштейна на две посадочные поверхности.

	АНС 114/-01/-02/-03/-04/-06/-07/-08/-09/-10/-11/-12
Коэффициент преобразования по напряжению, мВ/g	36 ÷ 8000
Диапазон рабочих частот, Гц	0,5 ÷ 2500
Отн.коэффициент поперечного преобразования, не более, %	3
Основная погрешность, не более, %	5
Диапазон рабочих температур, °С	-50 ÷ +150
Верхний предел ускорений вибрация, g удар, g	3 ÷ 600 6 ÷ 1000
Масса (без кабеля), г	11 ÷ 53
