Электронный счетчик времени наработки СВНЭ-1 Менделеевец
ТУ 4282-012-24707490-2006
ОБЛАСТЬ
ПРИМЕНЕНИЯ
Счетчик предназначен для учета времени наработки оборудования
(станций катодной защиты, машин, приборов и т. д.). Может встраиваться в новое
оборудование, а также использоваться при ремонте для замены вышедших из строя
электромеханических и других счетчиков времени наработки.
ПРЕИМУЩЕСТВА
-
возможность конструктивной совместимости с СВН2-01,
СВН2-02 и аналогичными счетчиками, используя переходную пластину;
-
широкий непрерывный диапазон рабочих напряжений как на
постоянном, так и на переменном токе;
-
обеспечение высокой надежности за счет отсутствия
механических частей
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Счетчик времени наработки представляет собой модуль,
выполненный в герметичном корпусе. На задней стороне счетчика расположены клеммы
для его подключения к оборудованию (рис. 1).

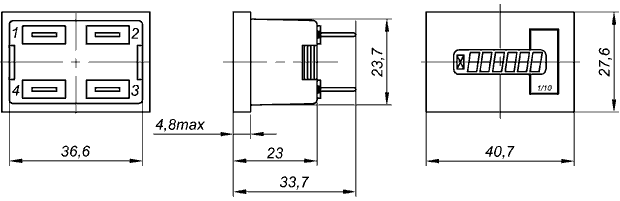

Рис. 1 - Установочные размеры СВНЭ-1
Для обеспечения совместимости по установочным размерам
счетчика СВНЭ-1 со счетчиками СВН2-01, СВН2-02 и аналогичными применяется
переходная пластиковая пластина (рис. 2).
Счетчики изготавливаются в двух модификациях, СВНЭ-1-1 и
СВНЭ-1-2, отличающихся номинальным напряжением питания. Счет времени наработки
начинается в момент подачи питания на счетчик и продолжается до момента снятия
питания.
Счетчики имеют встроенную энергонезависимую память EEPROM,
что позволяет хранить данные о времени наработки более 10 лет без подключения
питания. Значение времени наработки отображается на шестиразрядном
жидкокристаллическом дисплее.

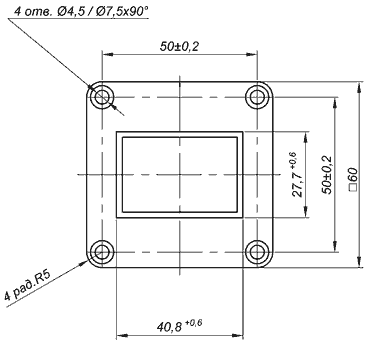

Рис. 2 - Переходная пластиковая пластина
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
СВНЭ-1-1 |
СВНЭ-1-2 |
|
Напряжение питания, В*:
постоянного тока (DC)
переменного тока (AC)
|
12...48
20...60
|
48...150
100...230
|
|
Потребляемый ток, не более, мА |
0,8 (=12 В) |
2,0 (230 В) |
|
Точность счета, % |
0,1 |
|
Диапазон рабочих температур, °C |
от -40 до +85 |
|
Температура хранения, °С |
от -50 до +85 |
|
Максимальное значение учитываемого времени |
99 999,9 ч (11,4 года) |
|
Дискретность индикации времени, ч |
0,1 |
|
Гарантированное время хранения информации
(при отсутствии питания), лет |
10 |
|
Габаритные размеры (ДхШхВ), мм, не более |
60х60х35 |
|
Масса счетчика со скобой крепления, кг, не более |
0,03 |
|
Масса переходной пластиковой пластины, кг |
0,010 |
|
Масса комплекта в упаковке, кг, не более |
0,05 |
|
Срок службы, лет, не менее |
10 |
* Возможна поставка счетчиков с другими диапазонами питающих
напряжений
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Счетчик времени наработки |
1 |
|
Переходная пластина |
1 |
|
Скоба крепления |
1 |
|
Инструкция по эксплуатации и паспорт |
1 |
|
Упаковка |
1 |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Для оформления заказа на электронный счетчик времени
наработки СВНЭ-1 Менделеевец
(ТУ 4282-012-24707490-2006) используется следующее условное обозначение:
СВНЭ-1-1 или СВНЭ-1-2
|
