Назначение
• Поисковый комплект ПК-5 предназначен для использования в
трубопроводном транспорте, в частности в нефтяной и газовой
промышленности и применяется для сопровождения внутритрубных объектов:
очистных устройств, скребков, разделителей, дефектоскопов (далее по
тексту ВТО) при проведении работ по очистке и дефектоскопии
нефте-газопроводов, а также для поиска ВТО, в случае его нештатной
остановки на трассе трубопровода.
Устройство и принцип работы
• Поисковый комплект ПК-5 состоит из Сигнализатора местоположения
магнитного СММ-3 (ТУ 3791-006-53089075-06), далее по тексту сигнализатор
СММ-3 и двух приемников магнитного поля ПМ-2 (ТУ 3791-011-53089075-07),
далее по тексту приемник ПМ-2.
• Сигнализатор СММ-3 излучает переменное низкочастотное электромагнитное
поле с частотой 22±1 Гц. и предназначен для монтажа непосредственно на
ВТО.
• Переносной приемник переменного магнитного поля ПМ-2 предназначен для
регистрации излучения и сигнализации уровня переменного
электромагнитного поля сигнализатора СММ-3. Приемник ПМ-2 имеет как
световую, так и звуковую сигнализацию уровня сигнала.
• Приемник может работать в двух режимах – режиме сигнализатора
прохождения ВТО и режиме поиска остановившегося ВТО. При работе
приемника в режиме сигнализатора, приемник кладется на осевую вдоль
трассы трубопровода и при фиксации ВТО происходит удержание световой и
звуковой индикации до перехода в режим «Пр.» или отключения питания. В
режиме поиска остановившегося ВТО оператор с приёмником, продвигаясь по
обваловке вдоль трассы трубопровода, локализует ВТО по показаниям
звуковой и световой сигнализации.
Особености
• Заряд аккумулятора сигнализатора не требует вскрытия оболочки.
Контроль за состоянием аккумулятора и управление процессом зарядки
осуществляется автоматически.
• Заряд аккумулятора сигнализатора СММ-3 может проводиться
непосредственно на сигнализаторе, установленном на ВТО, когда запасовка
ВТО отложена на несколько суток с момента начала работ.
Конструкция
• Сигнализатор СММ-3 представляет собой герметичную, цилиндрическую
оболочку выполненную из стали, в полости которой смонтированы излучатель
переменного низкочастотного электромагнитного поля частотой 22±1 Гц и
аккумуляторная батарея. Сигнализатор СММ-3 может монтироваться на ВТО со
стороны его задней манжеты и крепится к центральной несущей конструкции
с помощью фланца. При малых диаметрах трубопровода сигнализатор может
присоединяться к ВТО гибкой сцепкой как отдельный элемент.
• Зарядное устройство выполнено в виде полого цилиндра, который в
рабочем состоянии одевается на сигнализатор.

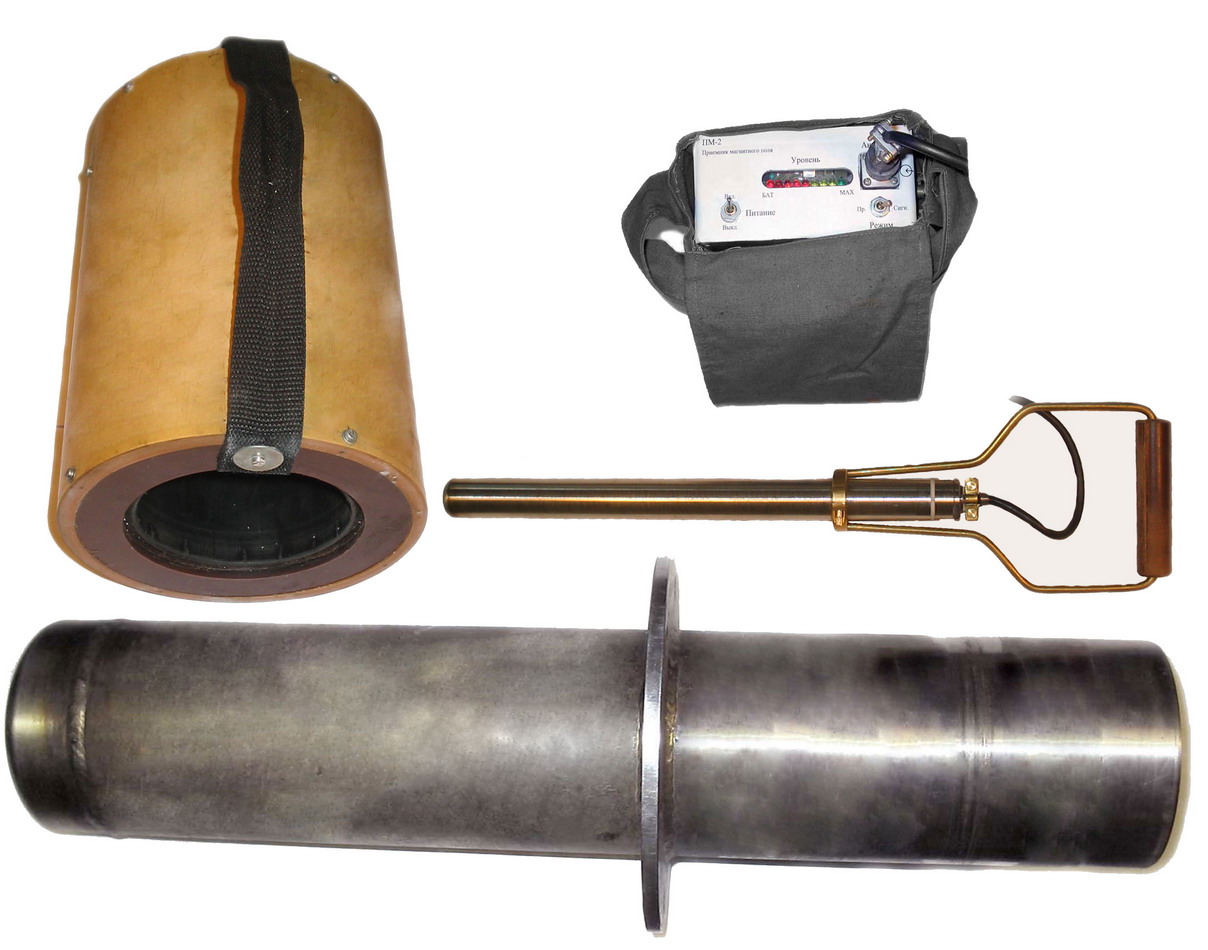

Комплект поставки:
1) Сигнализатор местоположения магнитный СММ-3 - 1 к-т.
2) Приемник магнитного поля ПМ-2 (ИПЦ 2.003.013) - 2 к-т.
3) Руководство по эксплуатации ИПЦЭ 2.003.014 РЭ - 1 шт.
4) Паспорт - 1 шт.
5) Ящик укладочный - 1 шт.
|
