Назначение
• Приемник магнитного поля ПМ-2 (далее по тексту приемник ПМ-2)
предназначен для использования в составе поискового комплекта ПК-5 с
целью определения места нахождения очистных устройств, разделителей,
снарядов-дефектоскопов, далее по тексту ВТО, оборудованных
сигнализатором местоположения магнитным СММ-3 (далее по тексту
сигнализатор СММ-3), при его движении или остановке в полости трубы.
Устройство и принцип работы
• Приемник ПМ-2 состоит из блока антенны и блока обработки. Питание
приемника ПМ-2 автономное от аккумуляторной батареи, которая монтируется
во внутренней полости блока обработки.
• Принцип работы приемника ПМ-2 основан на приеме и анализе величины
принимаемого электромагнитного поля частотой 22+/-1 Гц.
• В приемнике используется светодиодная шкала уровня принятого
магнитного поля. Принятый антенной приемника сигнал обрабатывается
процессором блока обработки и его значение выводиться на светодиодный
индикатор. Значение, отображаемое на индикаторе пропорционально значению
величины принятого магнитного поля. Это позволяет найти точку с
максимальной интенсивностью излучения переменного электромагнитного поля
22 Гц при сканировании подстилающей поверхности антенной приемника. По
максимальному уровню принимаемого сигнала определяется местоположение
ВТО, оборудованного СММ-3 с точностью до 1 метра.
• Для облегчения работы реализована звуковая индикация, с выводом
сигнала на наушники. Звуковой тон выходного сигнала меняется в
зависимости от величины принимаемого сигнала.
Технические данные:
|
Режим работы приемника ПМ-2 |
непрерывный |
|
Время непрерывной работы при температуре +20С
не менее, ч |
60 |
|
Рабочая частота магнитного поля приемника, Гц |
22±1 |
|
Точность определения источника излучения, м |
±1 |
|
Индикация |
светодиодная
звуковая |
|
Электропитание от встроенной аккумуляторной
батареи, В |
12 |
|
Время полного заряда, час |
не более 3 |
|
Автоматический контроль разряда батареи |
есть |
|
Рабочий диапазон температуры окружающей
среды, °C |
от -40 до +50 |
|
Степень защиты от внешних воздействий, по
ГОСТ 14254-96 |
IP 58 |
|
Масса, в собранном виде, не более, кг |
3,5 |
|
Габаритные размеры максимальные, мм
Блок обработки ПМ-2
Блок антенны ПМ-2 |
150x80x120 мм
530x120x30 мм
|
Комплект поставки:
1) Блок обработки ПМ-2 - 1шт.
2) Блок антенны ПМ-2 - 1шт.
3) Наушники - 1шт.
4) Аккумулятор (установлен в блок обработки)
5) Зарядное устройство - 1шт.
6) Руководство по эксплуатации ИПЦЭ 2.003.013 РЭ - 1шт.
7) Формуляр ИПЦЭ 2.003.013 ФО - 1шт.
8) Чехол - 1шт. |

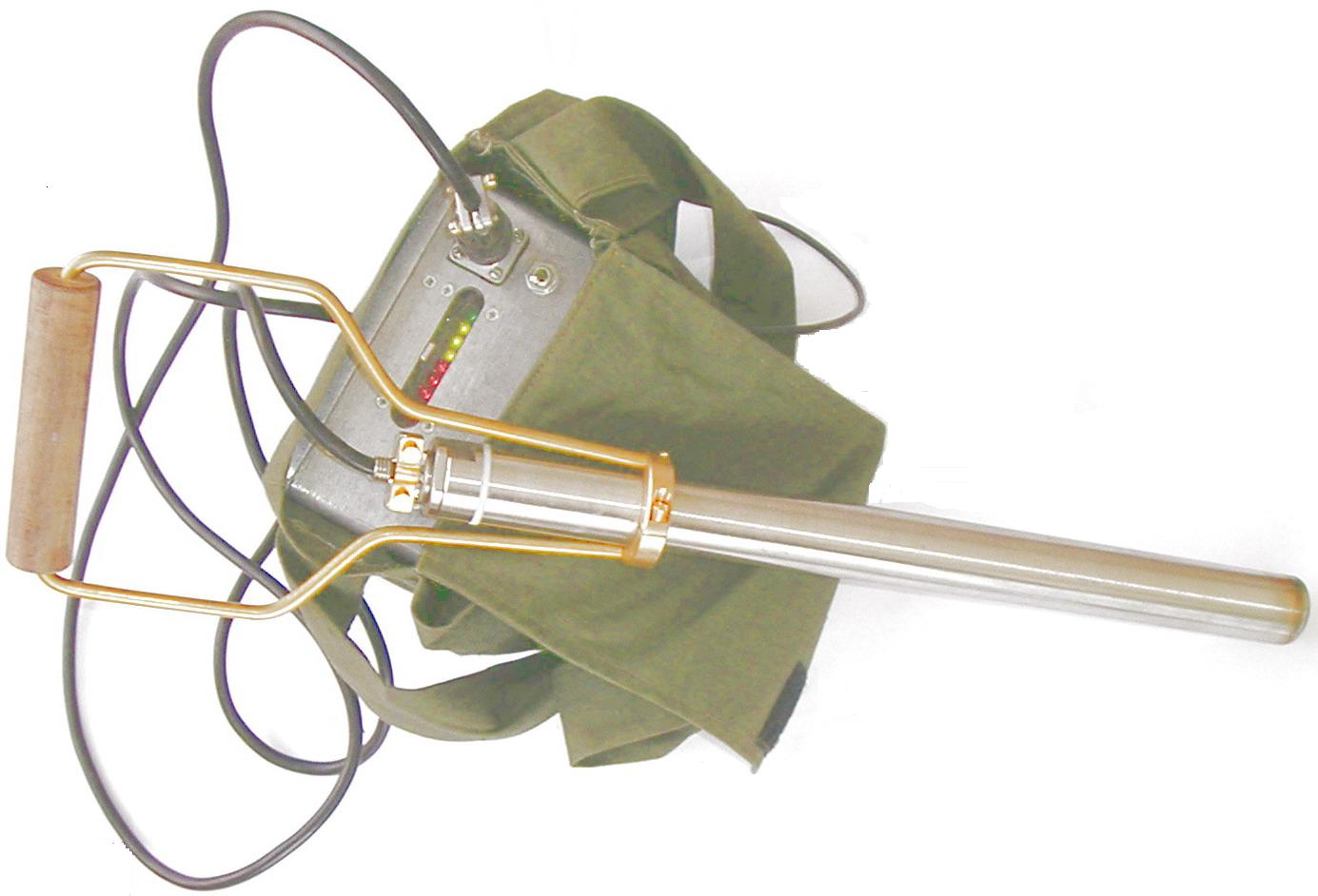

Внешний вид:
|
