Назначение
Индикаторы состояния электроизолирующих соединений ИСЭС
предназначены для выявления изолирующих фланцев и муфт на трубопроводах,
имеющих сопротивление изоляции менее 10 Ом, для обнаружения контактов
трубопроводов с футлярами, гильзами и другими металлическими сооружениями.
Особенности
Учитывается комплексное сопротивление изолирующего
соединения.
Световая индикация с подачей звукового сигнала.
Автоматическое включение и выключение прибора.
Встроенный тест-контроль исправности прибора.
Выдерживают перегрузку переменным напряжением 220В 50Гц в
течение одной минуты.
Малый ток потребления.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды + 55°С;
- нижнее значение температуры окружающей среды минус 20°С;
- верхнее значение относительной влажности воздуха 90% при температуре 30 °С
и при более низких температурах без конденсации влаги.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н16317.
Соответствуют требованиям технических условий ТУ
3435-004-51996521-2005
Основные параметры
7. Гарантийный срок хранения, мес.
|
Наименование параметра |
Значение |
|
1. Величина сопротивления внешней цепи между
контактными полотнами, подключенными к объекту, при котором
происходит срабатывание светового индикатора ""Замыкание"", Ом |
10 ± 2,5 |
|
2. Напряжение питания, В |
4,8...6 |
|
3. Величина сопротивления внешней цепи между
контактными полотнами, подключенными к объекту, при котором
происходит срабатывание светового индикатора ""Контакт"", МОм, менее |
0,5 |
|
4. Максимальный ток потребления в режиме
индикации, мА |
100 |
|
5. Максимальный ток потребления в выключенном
состоянии, мА |
0,05 |
|
6. Гарантийный срок со дня ввода в эксплуатацию,
мес.
|
18* |
|
7. Гарантийный срок хранения, мес. |
24 |
|
8. Срок службы, лет, не менее |
10 |
*Но не более 24 мес. со дня продажи.
Конструкция

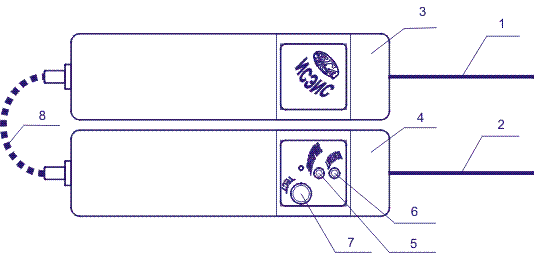

Состоит (см. рис.1) из двух идентичных корпусов: корпуса
батарейного отсека 3 и корпуса индикаторного устройства 4, соединенных
кабелем питания 8, на корпусах установлены ножовочные контактные пластины 1
и 2 из высокопрочной стали. На корпусе индикаторного устройства находятся:
кнопка «Тест» 7, световой излучатель 5 «Замыкание» красного цвета и световой
излучатель 6 «Контакт» зеленого цвета свечения.
Рисунок 1 - Конструкция индикатора состояния электроизолирующих соединений
Порядок работы

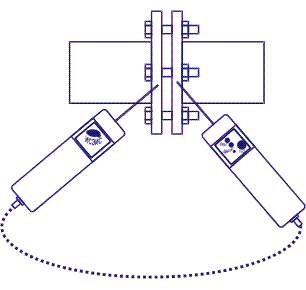

При обследовании фланцевых изолирующих соединений
необходимо запилиться до металла ножовочными контактными полотнами.
Расположение полотна на фланцах представлено на рис. 2. Свечение красного
светового излучателя с подачей звукового сигнала свидетельствует о
комплексном сопротивлении изоляции менее 10 Ом и неисправности данного
соединения.
Рисунок 2 - Схема обследования фланцевых изолирующих соединений
Пример записи условного обозначения изделия при заказе
Для поставок по России:
Индикатор состояния электроизолирующих соединений ИСЭИС, ТУ
3435-004-51996521-2005.
Для поставок на экспорт:
Индикатор состояния электроизолирующих соединений ИСЭИС, экспорт, ТУ
3435-004-51996521-2005.
