Назначение
Организация и проведение контроля работы средств ЭХЗ,
измерение защитного (суммарного и поляризационного) потенциала, подключение
средств диагностики и проведение мониторинга защищаемых подземных
металлических сооружений.
Оборудование трассовых, дренажных (в точках дренажа установок катодной
защиты) и анодных контрольно-измерительных пунктов диагностики,
расположенных в населенных пунктах, компрессорных, газораспределительных
станций и распределительных пунктов.
Особенности
Предназначены для размещения на открытом воздухе,
климатическое исполнение УХЛ категории размещения 1.
Устанавливаются в населенных пунктах и на производственных территориях на
уровне дорожных покрытий. Выдерживают давление шин автотранспорта.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00365.
Разрешение на применение № РСС 00-28651. Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.301421.007 ТУ;
комплекту документации согласно ИЖСК. 301421.007.
СКИП-Г, предназначенные для экспорта, дополнительно
соответствуют требованиям РД 16 01.007-88.потенциала, подключение средств
диагностики и проведение мониторинга защищаемых подземных металлических
сооружений.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха + 50 °С;
- нижнее значение температуры окружающего воздуха минус 60 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С.

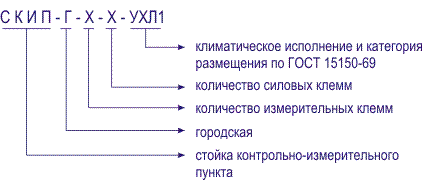

Структура условного обозначения стоек СКИП-Г
Основные параметры
|
Наименование параметров |
СKИП-Г |
|
1. Высота, мм, не более |
400 |
|
2. Диаметр, мм |
|
|
- оснвания |
220 |
|
- корпуса |
164 |
|
3. Масса, кг, не блее |
19 |
|
4. Сечение проводов, мм2, не более |
|
|
— измерительных |
6 |
|
— силовых |
35 |
|
5. Глубина бетонирования, мм. |
300...400 |
|
6. Гарантийный срок службы, мес. |
30 |
|
7. Установленный срок службы, лет |
20 |
Функциональные возможности
Исполнения стоек предполагают различные комбинации
измерительных и силовых клемм в зависимости от назначения.
| Типоисполнение |
Назначение |
Количество клемм |
|
измерительных |
силовых |
|
СКИП-Г-0 |
Пункт контроля утечки газа |
0 |
0 |
|
СКИП-Г-0-2 |
Монтаж анодного заземления |
0 |
2 |
|
СКИП-Г-0-3 |
Монтаж анодного заземления |
0 |
3 |
|
СКИП-Г-3-0 |
Трассовые КИП |
3 |
0 |
|
СКИП-Г-3-2 |
КИП в точках дренажа УКЗ |
3 |
2 |
|
СКИП-Г-6-0 |
КИП диагностики и мониторинга |
6 |
0 |
|
СКИП-Г-8-0 |
КИП диагностики и мониторинга |
8 |
0 |
|
СКИП-Г-10-0 |
КИП диагностики и мониторинга |
10 |
0 |
|
СКИП-Г-12-0 |
КИП диагностики и мониторинга |
12 |
0 |
Конструкция
Литой чугунный корпус с откидной крышкой. Утопленная
крышка позволяет устанавливать на уровне дорожных покрытий в населенных
пунктах. Корпус у основания имеет фланец для лучшей фиксации стойки при
заделке в грунт.
Конструкция измерительных и силовых клемм стойки
обеспечивает возможность подключения к ним проводов и кабелей без
специального оконцевания.
Габаритные и установочные размеры
Пример записи условного обозначения изделия при заказе
а) для поставки в пределах России:
Стойка контрольно-измерительного пункта СКИП-Г-3-2-УХЛ1;
ИЖСК.301421.007 ТУ
б) Для поставок на экспорт:
Стойка контрольно-измерительного пункта СКИП-Г-3-2-УХЛ1,
экспорт; ИЖСК.301421.007 ТУ
