Назначение
Электродренажи поляризованные резисторные типа ЭДП
«Тополь» предназначены для отвода блуждающих токов с подземных металлических
сооружений на рельс электротранспорта постоянного тока.
Особенности
Предназначены для установки на открытом воздухе,
климатическое исполнении У категории размещения 1.
Принцип работы основан на поддержании требуемого
потенциала на защищаемом сооружении путем отвода блуждающих токов с этого
сооружения на рельс железнодорожного электротранспорта через
диодно-резисторные секции дренажа.
Регулирование дренирующего тока осуществляется изменением
числа работающих секций.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха + 45 °С;
- нижнее значение температуры окружающего воздуха минус 45 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при
температуре 25 °С;
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00335.
Соответствуют:
- ГОСТ 9.602-2005, ГОСТ Р 51164-98;
- требованиям технических условий ИЖСК.656361.001 ТУ;
- комплекту документации согласно ИЖСК.656361.001.
ЭДП, предназначенные для экспорта, дополнительно соответствуют требованиям
РД 16 01.007-88.

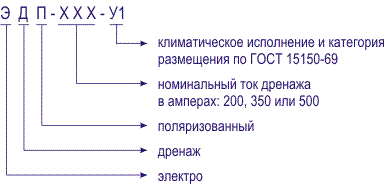

Структура условного обозначения дренажа
Основные параметры
|
Наименование параметров |
ЭДП-200-У1 |
ЭДП-350-У1 |
ЭДП-500-У1 |
|
1. Номинальный ток, А |
200 |
350 |
500 |
|
— при продолжительности включения в работу (режим
ПВ), % |
40 |
25 |
25 |
16 |
|
— длительность работы, мин |
10 |
5 |
2 |
5 |
|
— длительность паузы, мин |
15 |
15 |
6 |
25 |
|
— максимальный ток паузы, А |
60 |
60 |
75 |
|
2. Ток непрерывной работы, А |
150 |
200 |
250 |
|
3. Напряжение включения, В |
0,7 |
0,8 |
0,8 |
|
4. Kоличество секций, шт |
9 |
9 |
13 |
|
5. Сопротивление резистора одной секции, Ом |
0,22±0,022 |
0,125±0,0125 |
0,125±0,0125 |
|
6. Допустимая величина обратного напряжения, В |
1000 |
1000 |
1000 |
|
7. Габаритные размеры, мм |
700x450x800 |
700x450x800 |
950x450x800 |
|
8. Масса, кг, не более |
65 |
67,5 |
82,5 |
|
9. Гарантийный срок со дня ввода в эксплуатацию,
мес. |
30 |
|
10. Гарантийный срок хранения, мес. |
6 |
|
11. Установленный срок службы, лет |
20 |
Функциональные возможности
Величина тока измеряется встроенным амперметром.
Имеют защиту от грозовых разрядов.
При замене диодов не требуется их подборка по
идентичности вольт-амперных характеристик.

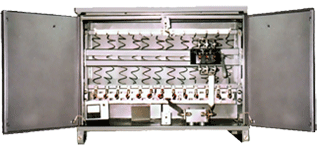

Конструкция
Размещены в шкафу бескаркасного типа с повышенной
вандалоустойчивостью.
Охлаждение естественное воздушное.
Степень защиты IP34 по ГОСТ 14254.
Устанавливаются на горизонтальном основании (фундамент,
рама и т.д.).
Для удобства подъема и транспортирования в верхней части
боковин шкафа имеются четыре отверстия.
Конструкция контактных зажимов допускает подключение
проводов и кабелей как оконцованных, так и без оконцевания.
Подвод кабелей осуществляется снизу. Уплотнение патрубков
рекомендуется осуществлять с помощью пенополиуретана.
По способу защиты человека от поражения электрическим
током соответствуют классу 01 ГОСТ 12.2.007.0-75.
Отвечают требованиям пожаробезопасности согласно ГОСТ
12.1.004-91.
Схема внешних соединений электродренажа

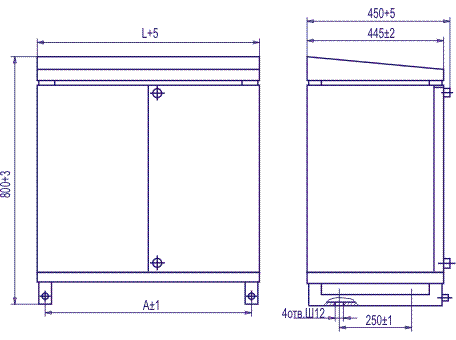

Габаритные и установочные размеры электродренажа «ТОПОЛЬ»
Для ЭДП-200-У1, ЭДП-350-У1 L=700мм. A=650мм.
Для ЭДП-500-У1 L=950мм. A=900мм.
Пример записи условного обозначения изделия при заказе
ЭДП
а) Для поставок по России:
Дренаж резисторный поляризованный ЭДП-500-У1 «Тополь»;
ИЖСК.656361.001 ТУ.
б) Для поставок на экспорт:
Дренаж резисторный поляризованный ЭДП-500-У1 «Тополь»,
экспорт; ИЖСК.656361.001 ТУ.
