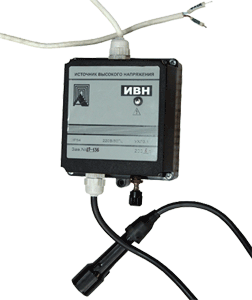

Источник высокого
напряжения ИВН
НАЗНАЧЕНИЕ
Источник высокого
напряжения предназначен
для искрового розжига
газовых запальных
горелок котельных
агрегатов.
УСТРОЙСТВО
ИВН выполнен в виде
отдельного прибора
блочной конструкции.
Внутри корпуса крепится
катушка высокого
напряжения, плата с
навесными элементами.
Вывод высоковольтного
провода осуществляется
через специальный
уплотнитель,
закрепленный в боковой
стенке корпуса.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Энергия искры,
Дж не менее
|
0,08 |
|
Длительность
одного включения
при розжиге
горючей смеси,
не более, с
|
30 |
|
Рабочий искровой
промежуток при
нормальных
условиях, мм
|
5 |
|
Длина провода
высокого
напряжения, м
|
1,5 |
|
Параметры
электропитания
- напряжение, В
- частота, Гц
|
220
50 |
|
Температура
окружающей
среды, С |
50 |
|
Относительная
влажность при
250С % не более
|
95 |
|
Длина
поставляемого
кабеля, м |
1 |
|
Габариты, мм
|
150х130х45 |
|
Масса, кг не
более |
0.3 |

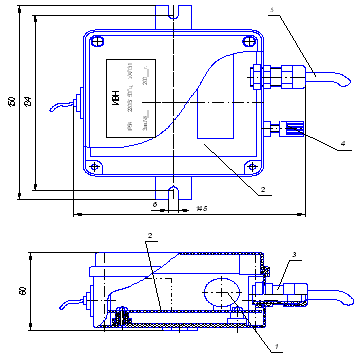

ГАБАРИТНЫЕ И
УСТАНОВОЧНЫЕ РАЗМЕРЫ ИВН
1.
Трансформатор
высоковольтный
2. Плата электроники
3. Гермоввод
4. Земля
|
