Клапан элетромагнитный
газовый КЭГ-15/6-0,25
НАЗНАЧЕНИЕ
Предназначен для
перекрытия трубопроводов
в системах с
дистанционным
управлением и
изготавливается для нужд
различных отраслей
промышленности.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Используются в схемах
автоматического розжига,
регулирования и защиты
котлов,
теплогенераторов,
отопительных установок,
для управления потоком
газа в качестве элемента
управляющего движением
газа.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Давление
условное, Ру
|
0,25 МПа (2,5
кгс/см2) |
|
Условный проход
|
15 мм |
|
Рабочая среда
|
Воздух, инертные
газы, природные
газы, смесь типа
пропан-бутан
|
|
Температура
рабочей среды
|
от - 40 до + 45
С |
|
Герметичность
затворов
клапанов |
По классу В ГОСТ
9544 |
|
Напряжение
управления
электромагнитом
|
220 +- 22 В
|
|
Род тока |
Переменный, 50Гц
|
|
Номинальная
потребляемая
мощность |
20 Ва |
|
Присоединение к
трубопроводу
|
Муфтовое, труб.
1/2" |
|
Масса клапана,
не более |
2,0 кг |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
-
Положение клапана на
трубопроводе -
вертикальное
-
Обесточенное
положение - закрытое
-
Условия эксплуатации
- У3 ГОСТ 15150
-
Степень защиты от
пыли и влаги - IР65
ГОСТ 14254, класс
защиты - 01
-
Режим работы -
продолжительный по
ГОСТ 12434, ПВ- 100%

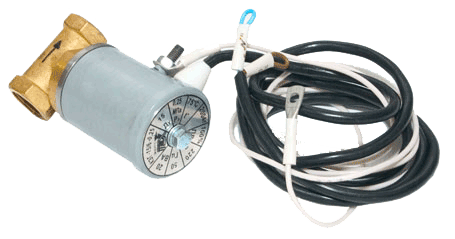

Электромагнитный клапан
типа КЭГ-15/6-0,25
состоит из корпуса 1,
электромагнита 2, якоря
3, двух проводов подачи
питания 4 и заземляющего
провода с наконечником
5.
Электромагнитный клапан
устанавливается на
горизонтальном участке
трубопровода
электромагнитом
вертикально, направление
движение среды должно
соответствовать стрелке
на корпусе 1. Для
избежания засорения
клапана окалиной,
ржавчиной, находящейся в
трубопроводе
рекомендуется на входе в
клапан устанавливать
сетчатый фильтр.
|
