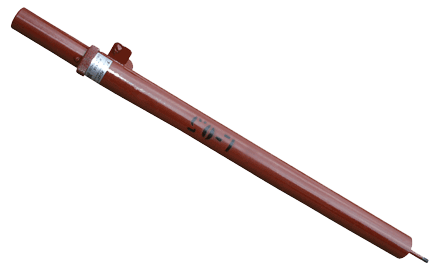

Устройство УСКФ-И
НАЗНАЧЕНИЕ
Предназначен для
селективного контроля
факела газовой горелки.
Пульсации
электропроводимости
между электродом,
введенного в зону
ионизации факела и
заземленным корпусом
горелки регистрируются с
помощью сигнализатора
горения ЛУЧ-1АМ.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Длина погружной
части ( L ), м
(по заказу)
|
0,35 -5 |
|
Длина
жаропрочного
электрода, мм
|
300 |
|
Сопротивление
изоляции, МОм
|
>100 |
|
Диаметр ствола,
мм |
48 |
|
Диапазон частот
пульсации
электропроводимости,
Гц |
2 - 20 |
|
Сопротивление
изоляции, МОм,
не менее |
100 |

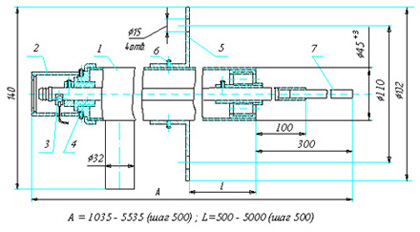

ГАБАРИТНЫЕ И
УСТАНОВОЧНЫЕ РАЗМЕРЫ
Устройство УСКФ-И.
1-корпус, 2-крышка,
3-клемма сигнальная,
4-электрод, 5-фланец,
6-винт стопорный,
7-электрод жаропрочный.

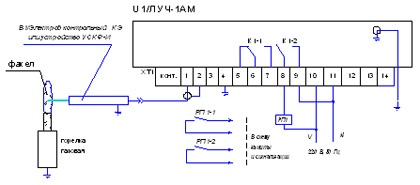

СХЕМА ПОДКЛЮЧЕНИЯ
ЭЛЕКТРОДА К
СИГНАЛИЗАТОРУ ЛУЧ-1АМ
Типовая схема
подключения
сигнализатора ЛУЧ-1АМ
для контроля факела
газовой горелки
устройством УСКФ-И.
Переключатель "ФД-ИД"
установить в положение
"ИД".
|
