ГТ-701, ГТ-711, ГТ-721... Гильзы защитные термометрические / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГТ-701, ГТ-711, ГТ-721, ГТ-702, ГТ-712, ГТ-703

Тип:
Гильзы защитные термометрические

ТУ:


Краткое тех. описание:
Гильза защитная термометрическая предназначена для монтажа датчиков температуры в сосуды под давлением, паровые котлы, трубопроводы и другие объекты

Цена ГТ-701, ГТ-711, ГТ-721...:
Уточняйте по телефону или через обратную связь.

Гильзы защитные термометрические ГТ-701, ГТ-711, ГТ-721, ГТ-702, ГТ-712, ГТ-703

Гильзы защитные термометрические ГТ-701, ГТ-711, ГТ-721, ГТ-702, ГТ-712, ГТ-703

Гильза защитная термометрическая предназначена для монтажа датчиков температуры в сосуды под давлением, паровые котлы, трубопроводы и другие объекты. Монтажные размеры по ГОСТ 28537-90.

По способу монтажа и условному давлению измеряемой среды гильзы защитные термометрические подразделяются на три вида:

  • ГТ-701, ГТ-711, ГТ-721 - гильзы цилиндрические резьбовые (давление измеряемой среды 25 МПа);

  • ГТ-702, ГТ-712 - гильзы конические резьбовые (давление измеряемой среды 50 МПа );

  • ГТ-703 - гильзы конические приварные ( давление измеряемой среды 50 МПа ).

Гильза защитная цилиндрическая резьбовая

Материал: сталь 12Х18Н10Т ГОСТ 5632-72, сталь 10Х17Н13М2Т ГОСТ 5632-72. Условное давление измеряемой среды 25 МПа.

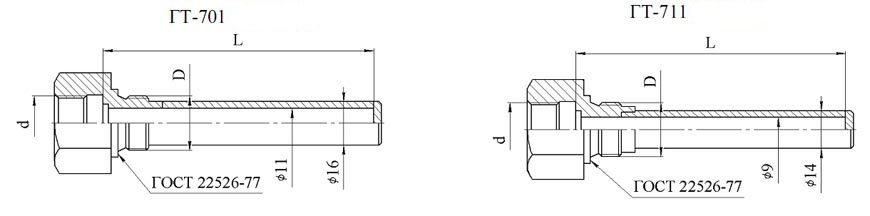

Гильзы  защитные термометрические ГТ-701 и ГТ711

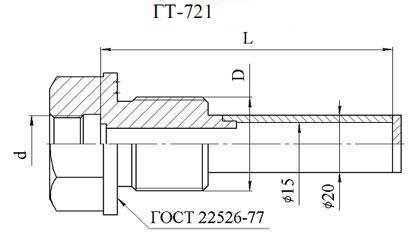

Гильза защитная термометрическая ГТ-721

Рис. 1. Гильзы защитные ГТ-701, ГТ-711, ГТ-721.

Таблица 1. Основные размеры  гильз цилиндрических резьбовых.

Условное обозначение

D

d

Длина монтажной части L, мм

ГТ-701 (под подвижный штуцер)

М20х1,5; М27х2; М33х2; G3/4-В; G1/2

М20х1,5

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3400

М27х2

1/2NPT*

ГТ-711 (под неподвижный штуцер)

М20х1,5; М27х2; G3/4-В

М20х1,5

ГТ-721

М33х2

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

* - Допускается K1/2 по ГОСТ 6111.

Таблица 2. Условия эксплуатации гильз цилиндрических резьбовых.

Длина L, мм



60

80, 100, 120, 160

200, 250, 320

400,500, 630, 800, 1000

1250, 1600, 2000

2500*, 3150*, 3400*

Предельная скорость потока, м/с

пар

50

40

25

5

2

1

вода

6

4

2,5

0,5

0,2

0,1

* - За исключением ГТ-721.

Пример обозначения при заказе

Гильза термометрическая ГТ-701 -

М20х1,5 -

М20х1,5 -

12Х18Н10Т -

320

1

2

3

4

5

где

  1. Наименование, условное обозначение защитной гильзы;

  2. Размер монтажной резьбы D;

  3. Размер внутренней резьбы d;

  4. Материал;

  5. Длина монтажной части L .

Гильза защитная коническая резьбовая

Материал: сталь 12Х18Н10Т ГОСТ 5632-72, сталь 10Х17Н13М2Т ГОСТ 5632-72. Условное давление измеряемой среды 50 МПа.

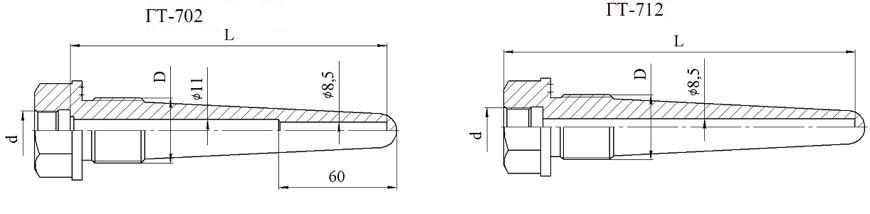

Рис. 2. Гильзы защитные ГТ-702, ГТ-712.

Таблица 3. Основные размеры  гильз защитных конических резьбовых.

Условное обозначение

D

d

Длина монтажной части L, мм

ГТ-702 (под подвижный штуцер)

М20х1,5; М24х1,5; М33х2; G3/4-В

М20х1.5

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630

М33х2

1/2NPT*

ГТ-712 (под неподвижный штуцер)

М24х1,5; М33х2

М20х1,5

* - Допускается K1/2 по ГОСТ 6111.

Таблица 4. Условия эксплуатации гильз конических резьбовых.

Длина, L, мм

60, 80, 100

120, 160

200, 250, 320

400,500, 630

Предельная скорость потока, м/с

пар

150

120

100

70

вода

12

10

7,5

4

Пример обозначения при заказе

Гильза термометрическая ГТ-702 -

М33х2 -

М20х1,5 -

12Х18Н10Т -

320

1

2

3

4

5

где

  1. Наименование, условное обозначение защитной гильзы;

  2. Размер монтажной резьбы D;

  3. Размер внутренней резьбы d;

  4. Материал;

  5. Длина монтажной части L .

Гильза защитная коническая приварная

Материал: сталь 12Х1МФТ ГОСТ 20072-74. Условное давление измеряемой среды 50 МПа.

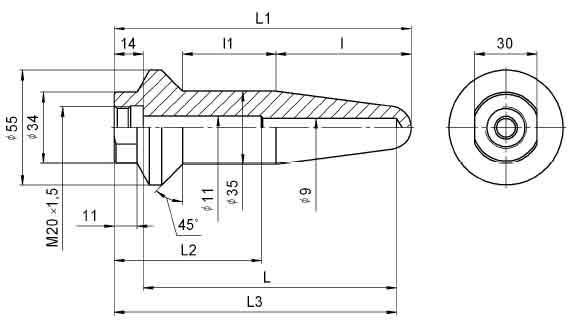

Рис. 3 Гильзы защитные ГТ-703.

Таблица 5. Основные размеры и условия эксплуатации гильз конических приварных.

Условное обозначение

Размеры, мм

Предельная скорость потока, м/с

L

L1

L2

L3

l1

l

пар

вода

ГТ-703

120

143

71

136

45

65

120

10

160

183

111

176

60

90

200

223

151

216

75

115

100

7,5

Пример обозначения при заказе

Гильза термометрическая ГТ-703 -

12Х1МФ -

162

1

2

3

где

  1. Наименование, условное обозначение защитной гильзы;

  2. Материал;

  3. Длина монтажной части L.
