Наименование:
РСМ

Тип:
Разделители сред мембранные

ТУ:


Краткое тех. описание:
Мембранные разделители сред обеспечивают передачу давления рабочей среды к измерительным приборам (манометру, преобразователю, датчику избыточного давления) и при этом исключают непосредственный контакт между ними, нежелательный или недопустимый по каким-либо конструктивным и эксплуатационным соображениям

Цена РСМ:
Уточняйте по телефону или через обратную связь.

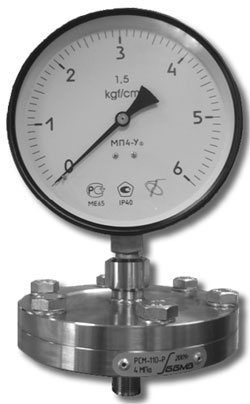

Разделители сред мембранные РСМ

Разделители сред мембранные РСМ

- Мембранные разделители сред являются полными аналогами разделителей сред РМ5319, РМ5321 и др.
- Мембранные разделители сред обеспечивают передачу давления рабочей среды к измерительным приборам (манометру, преобразователю, датчику избыточного давления) и при этом исключают непосредственный контакт между ними, нежелательный или недопустимый  по каким-либо конструктивным и эксплуатационным соображениям (коррозионная активность рабочей среды, склонность среды к кристаллизации, повышенная температура, наличие взвешенных частиц и других загрязнений).
- Давление передается через  разделительную мембрану и специальную жидкость, заливаемую в камеру разделителя (пространство между мембраной и упорной поверхностью на корпусе),  полость измерительного элемента прибора и соединяющие их каналы.
- Если между разделителем и прибором монтируются дополнительные переходные элементы (капиллярная линия, оребренная трубка – охладитель), их полости также должны быть заполнены  жидкостью.
- Разделители предназначены для работы в системах регулирования и управления технологическими процессами в различных отраслях промышленности: пищевой, химической, машиностроительной, в энергогенерирующей и т.п.

- По специальному заказу разделители сред мембранные поставляются в комплексе с капиллярной линией, манометрами, вакуумметрами, мановакуумметрами и датчиками давления, залитые разделительной жидкостью ПМС-5 (ПМС-6) или ПЭФ 70/110.

Пример обозначения при заказе мембранных разделителей

РСМ - 67- Р

- 06

- ФМ

- 06ХН28МДТ

1

2

3

4



1-

Наименование модели ( Р -разборные, С - неразборные сварные, О - с открытой мембраной)

2-

Исполнение по подключению «процесс-прибор-рабочая среда» и наличие заливочно-дренажного клапана.

3-

код "Ф" указывается при заказе разделителя с фторопластовым уплотнением.*
код "ФМ" указывается при дополнительном заказе фторопластовой мембраны.*

4-

Материал фланца. Указывается при изготовлении фланца из стали 06ХН28МДТ или ХН65МВУ .

*-

код "Ф" указывается только для разделителей РСМ-47-Р, РСМ-67-Р и РСМ-110-Р.
код "ФМ" указывается только для разделителей РСМ-67-Р и РСМ-110-Р.
