ЭнИ-404

Тип:
Преобразователь интефейса

ТУ:


Краткое тех. описание:
Преобразователь интерфейса Bluetooth<->RS485 предназначен для организации беспроводной связи персонального компьютера с сигналами интерфейсов RS485 любых приборов, объединенных в сеть

Цена ЭнИ-404:
Уточняйте по телефону или через обратную связь.

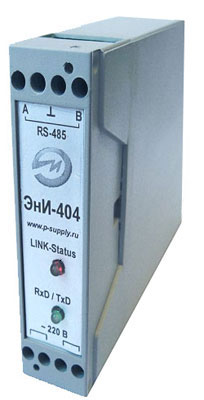

Преобразователь интефейса ЭнИ-404 Bluetooth <-> RS485

Преобразователь интефейса ЭнИ-404 Bluetooth <-> RS485

Преобразователь интерфейса Bluetooth<->RS485 предназначен для организации беспроводной связи персонального компьютера с сигналами  интерфейсов RS485 любых приборов, объединенных в сеть (до 32 шт.).

Преобразователь интерфейса ЭнИ-404 может использоваться для дистанционного беспроводного контроля промышленного оборудования, работающего с интерфейсом RS485.

Дальность связи персонального компьютера (ноутбука) составляет 10 метров (в зоне прямой видимости).

Преобразователь имеет встроенную гальваническую развязку входов между собой и питающей сетью (1500 В). Работает от электросети (~220 В, 50 Гц).

Количество подключаемых одновременно приборов через 1 адаптер до 32 (определяется интерфейсом RS485).

Дальнейшее увеличения количества приборов возможно, либо через разветвление сети RS485, либо установкой дополнительных преобразователей интерфейса ЭнИ-404.

Предполагаемые возможности разрабатываемой компьютерной программы.

  1. Общее количество приборов, подключенных одновременно к одному компьютеру через различные преобразователи интерфейса линейки ЭнИ-401…-404, ограничивается возможностями установленной программы и персонального компьютера.

  2. Разрабатываемая в настоящий момент программа может содержать в базе данных информацию о нескольких сотнях приборов.

  3. Возможна одновременная работа программы с несколькими приборами (запись конфигурации в один прибор и считывание информации из памяти другого).

  4. Поддерживаемый протокол связи программы с приборами МИР, ЭнИ - MODBUS.

Предполагаемая процедура работы с сетью приборов МИР, ЭнИ через преобразователь интерфейса  ЭнИ-404.

  1. Оператор с ноутбуком должен приблизиться на расстояние менее 10м к месту установки ЭнИ-404, включить ноутбук и загрузить компьютерную программу. (Не требуется никакого проводного подключения и даже визуального контакта с приборами (в закрытом шкафу).

  2. Ноутбук автоматически устанавливает контакт по радио через интерфейс BlueTooth с преобразователем интерфейса ЭнИ-404.

  3. Программа автоматически подключается через установленный канал связи к сети RS485 и предоставляет возможность работы с любым, подключенным к данной сети прибором.

  4. По окончании работы (смены режимов работы приборов, считывание архивов) ноутбук выключается и оператор уходит. Никакого контакта с приборами не требуется.

Технические данные

  1. Скорость обмена по Bluetooth/RS-485 до 115200 Бит/сек.

  2. Дальность связи с ПК по Bluetooth (прямая видимость)не более 10 м.

  3. Длина линии связи с приборами через RS485 не более 1000м.

  4. Количество приборов в сети для RS485 до 32.

  5. Напряжение питания 220B (±30%).

  6. Частота питающей сети 45…65Гц.

  7. Рабочий температурный диапазон от -10 гр. С до +50 гр. С.

  8. Габаритные размеры адаптера (мм) 112x75x23.

  9. Монтаж на DIN-рейку.

  10. Масса (г) не более 300.

Изготовитель гарантирует исправную работу блока в течение 36 месяцев со дня ввода в эксплуатацию.
Средний срок службы 12 лет.

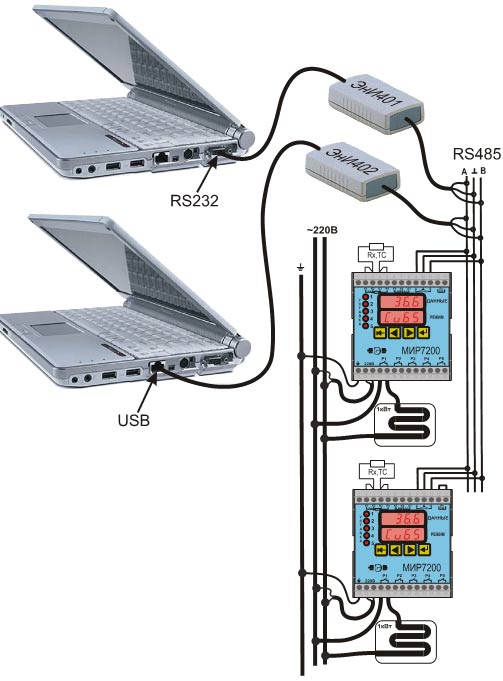

Рис. 1. Пример соединения нескольких приборов типа МИР-7200 через интерфейс RS485 в сеть и подключения этой сети к компьютерному порту RS232 через преобразователь интерфейса  ЭнИ-401 или к компьютерному порту USB через преобразователь интерфейса ЭнИ-402.
В современных компьютерах порт RS232 отсутствует. Вследствие этого наиболее актуален преобразователь интерфейса ЭнИ-402 (USB-RS485).

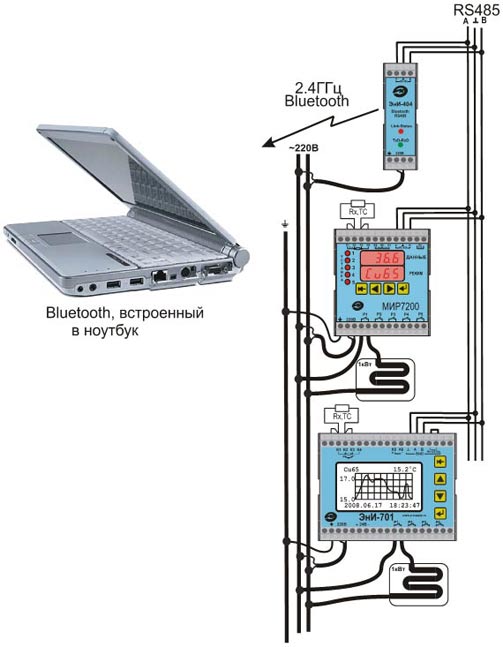

Рис. 2. Пример соединения различных приборов МИР-7200 и ЭнИ-701 через интерфейс RS485 в сеть и подключения этой сети к компьютеру через безпроводной интерфейс типа Bluetooth посредством разработанного преобразователя интерфейса ЭнИ-404.

В современных компьютерах Bluetooth интерфейс встроен также как и порт USB
