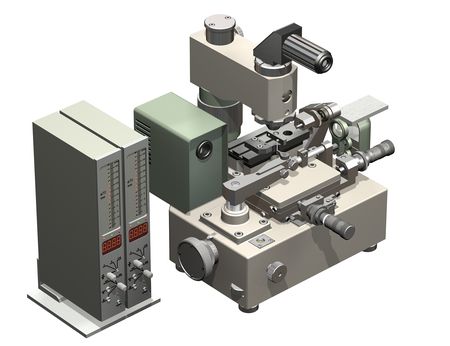

Прибор прецизионный для измерения отверстий
диаметром 1 ÷ 4 мм БВ-2021М
Предназначен для измерения внутрених размеров
прецизионных деталей, в т.ч. для аттестации
образцовых колец.
Принципиальное отличие по методу измерения и
конструкции – использование специального
электронного индикатора контакта для оценки
момента касания измерительного наконечник с
деталью при нулевом измерительном усилии
контакта. Дискретность наноподачи наконечников и
столика прибора обеспечивается специальными
аттестованными механизмами подачи. Аттестуемая
деталь и образцовая мера в процессе измерения
базируются друг над другом для обеспечения
общего температурного поля
Технические характеристики
| Разрешающая способность, мкм |
0,01 – 0,02 |
| Идентичность показания электронного
индикатора контакта, мкм |
0,01 – 0,02 |
| Цена деления индуктивной
измерительной системы, мкм: |
0,01; 0,1 |
| Предел допускаемой погрешности, мкм,
не более |
0,3 |
|
