Прибор координатного типа для контроля
шаблонов БВ-2041
Пердназначен для измерения
профиля деталей сложной формы в условиях любых
машиностроительных предприятий.
Технические характеристики*
| Принцип действия |
фотоэлектрический, индуктивный |
| Диапазон контроля, мм: |
| по оси X |
600 |
| по оси Y |
300 |
| по оси Z |
125 |
| модульной головки |
2 ± 0,1 |
| Дискретность отсчета блоков
индикации, мм, не более |
0,01 |
Устройство и принцип работы

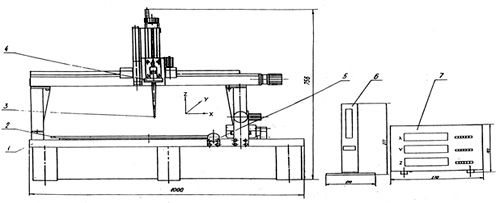

Сферический наконечник 3 модульной
измерительной головки 4 (см. рис.) может
перемещаться относительно станины 1 и
закрепленного на ней стола 2, служащего для
установки контролируемых изделий, по трем осям
координат – X, Y и Z. Величины этих перемещений
могут быть измерены с помощью соответствующих
измерительных преобразователей; значения этих
величин индицируются на соответствующее табло
трехкоординатного блока индикации 7.
Контролируемое изделие устанавливается на
столе 2 и, в случае необходимости, закрепляется
с помощью прижимов, входящих в комплект прибора.
Точная установка контролируемого изделия
относительно оси X или Y может осуществляться
поворотом стола с помощью винта 5.
При контроле изделий модульная головка
устанавливается по осям координат XY в заданное
чертежом (таблицей, методическими указаниями и
т.п.) положение, наконечник 3 приходит в
соприкосновение с поверхностью контролируемой
детали. Отсчет величины отклонения наконечника 3
модульной головки от заданного координатами
производится по показаниям электронного модуля 6
мод. ЭМ-0001.00.001.
* Технические характеристики указаны для
базового исполнения прибора; они могут быть
изменены и адаптированы к условиям производства
Заказчика в соответствии с конкретными
Техническими требованиями.
|
