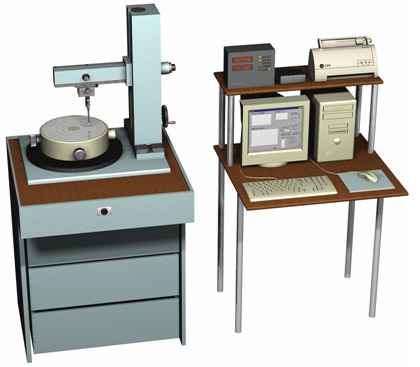

Система измерительная для контроля тел вращения БВ-2045
Предназначена для контроля формы и расположения поверхностей деталей типа тел
вращения
Технические характеристики
| Габаритные размеры измеряемой детали, мм, не более |
Ø260 х 250 |
| Масса измеряемой детали, кг, не более |
10 |
| Предельные размеры контролируемых поверхностей, мм: |
| наружный диаметр |
от 1 до 250 |
| внутренний диаметр |
от 7 до 250 |
| высота детали |
до 250 |
| глубина измерения |
до 110 |
| Диапазон измерения отклонений, мм |
от 0 до 1 |
| Дискретность отсчета, мкм |
0,1 |
| Погрешность измерения, мкм, не более: |
| отклонений формы (некруглость, огранка, волнистость) |
1,5 |
| отклонений расположения (неперпендикулярность, несоосность,
отклонение от концентричности) |
2,5 |
| радиального биения |
3 |
|
