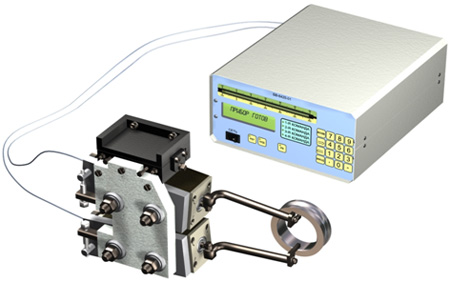

Прибор активного контроля для внутришлифовальных станков
БВ-4307
Предназначены для контроля диаметров отверстий на внутришлифовальных станках.
Технические характеристики
| Принцип действия |
микропроцессорный индуктивный |
| Диапазон размеров контролируемых отверстий, мм |
от 10 до 200 |
| Диапазон показаний по, мкм: |
| цифровой индикации |
60 и 600 |
| аналоговой шкалы |
± 999 |
| Цена деления шкалы, мкм |
1 и 10 |
| Дискретность цифрового отсчета, мкм |
1 |
| Количество управляющих команд |
4 |
| Предельная погрешность срабатывания окончательной команды, мкм, не
более |
0,5 |
| Предельная погрешность смещения настройки команд, мкм, не более |
1,2 |
| Чувствительность аналогового выходного сигнала постоянного тока,
мВ/мкм |
20 |
| Командные выходные реле: |
| контактные группы по каждой команде |
один переключающий контакт |
| разрывная мощность контактов при 220В переменного тока, ВА |
500 |
| Напряжение питания, В |
110/220 |
Зарубежный аналог - прибор типа «Унивар» фирмы «Марпосс» (Италия).
|
