Наименование:
БВ-7596

Тип:
Прибор для контроля параметров шпинтона

ТУ:


Краткое тех. описание:
Предназначен для контроля расстояния между привалочной поверхностью шпинтона и заплечиком, и перпендикулярности оси шпингтонов к опорной поверхности

Цена БВ-7596:
Уточняйте по телефону или через обратную связь.

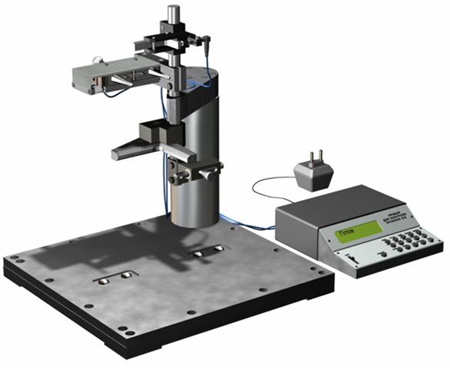

Прибор для контроля параметров шпинтона БВ-7596

Предназначен для контроля расстояния между привалочной поверхностью шпинтона и заплечиком, и перпендикулярности оси шпингтонов к опорной поверхности

Контроль шпинтонов производится при их повороте от 0° до 360°

БВ-7596

Технические характеристики

Расстояние от привалочной поверхности до заплечика, не менее, мм 166
Диаметр шпинтона, мм: 67-0,2
Отклонение перпендикулярности оси шпинтонов относительно опорной поверхности, мм 1
Диапазон контроля, мм:
расстояние от привалочной поверхности до заплечика 66
диаметра 67-0,2
отклонение от перпендикулярности оси 1
Дискретность, мкм 0,01
Предел допускаемой погрешности при контроле, мм:
расстояние от привалочной поверхности до заплечика 0,05
диаметра 0,05
отклонение от перпендикулярности оси 0,2
