Устройство для измерения параллельности дверных створок
по резине БВ-7621-01
Применяется в условиях депо и ремонтных предприятий метрополитена

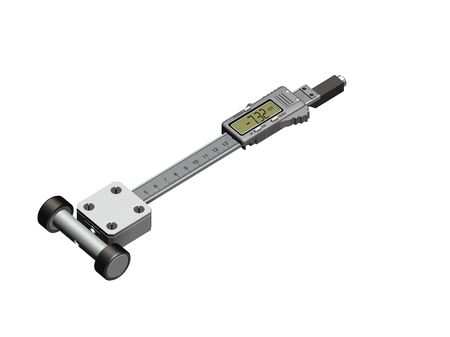

Устройство состоит из штанги, двух роликов и перемещающейся рамки с нониусом
и плоской измерительной пяткой. Ролики установлены соосно относительно друг
друга и имеют возможность поворота вокруг оси, лежащей в плоскости штанги, для
установки по желобу.
При измерении устройство устанавливается двумя роликами по желобу резины
дверной створки. Рамку перемещают до упора измерительной пятки в валик
резинового уплотнения другой дверной створки. После этого снимают показания
по шкале штанги.
Для определения параллельности дверных створок определяют разность показаний
при измерениях в двух сечениях по высоте дверей без смещения дверей между двумя
измерениями.
Технические характеристики
| Диапазоны контролируемых расстояний, мм |
25 (от 225 до 250) |
| Разность контролируемых расстояний, мм, не более |
3 |
| Радиус желоба по резине, мм, не более |
25 |
| Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
| Допускаемая погрешность устройства при измерении |
| разности расстояний, мм |
0,3 |
| Габаритные размеры, мм |
251,5 х 75 х 30 |
| Масса, кг: |
0,4 |
|
