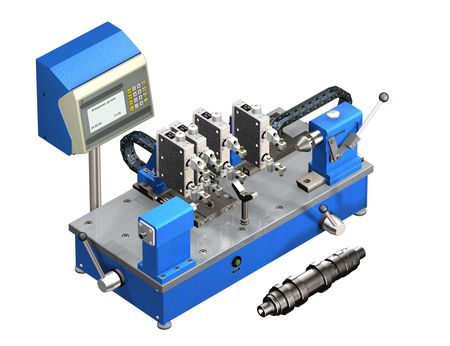

Прибор для контроля посадочных поверхностей вала БВ-7675
Предназначен для измерения и допускового контроля отклонений размеров и формы
поверхностей, служащих для установки подшипников, а также поверхности впадин
шлицев вала.
Технические характеристики
| Принцип действия |
индуктивный |
| Метод настройки |
по аттестованной мере |
| Число контролируемых сечений |
4 |
| Контролируемые параметры и диапазоны их измерения, мм* |
| диаметр шеек |
от 69,97 до 70,07 |
| диаметр впадин шлицев |
от 55,98 до 56,08 |
| овальность и конусообразность |
до 0,1 |
| Число запоминаемых результатов контроля деталей |
до 32 |
| Дискретность отсчета, мкм |
1 |
| Погрешность измерения диаметра, мкм, не более |
3 |
| Размах показаний, мкм, не более |
3 |
| Смещение настройки за 4 часа работы, мкм, не более |
2 |
| Тип интерфейса |
Ethernet |
| Полный средний срок службы, лет |
6 |
| Потребляемая мощность, Вт |
12 |
| Габаритные размеры измерительной станции, мм, не более |
800х730х500 |
| Масса измерительной станции, кг, не более |
80 |
* Диапазоны измерения могут быть изменены по техническим требованиям
Заказчика.
|
