Описание
Технические данные

Наименование:
ГГ-1, ГГ-2, ГГ-3

Тип:
Горелки газовые

ТУ:
–

Краткое тех. описание:
Горелки газовые типа ГГ предназначены для сжигания газообразного топлива в топках паровых и водогрейных котлов

Цена ГГ-1, ГГ-2, ГГ-3:
Уточняйте по телефону или через обратную связь.

Горелки газовые ГГ-1, ГГ-2, ГГ-3

Горелки газовые типа ГГ предназначены для сжигания газообразного топлива в топках паровых и водогрейных котлов:

ГГ-1, ГГ-2 для сжигания природного газа в топках паровых котлов типа Е-1-9 Г, Е-1,6-9ГМН,Е-2,5-9ГМ
ГГ-3 для сжигания природного газа в топочных камерах паровых и водогрейных котлов мощностью до 3МВт

Горелки сертифицированы

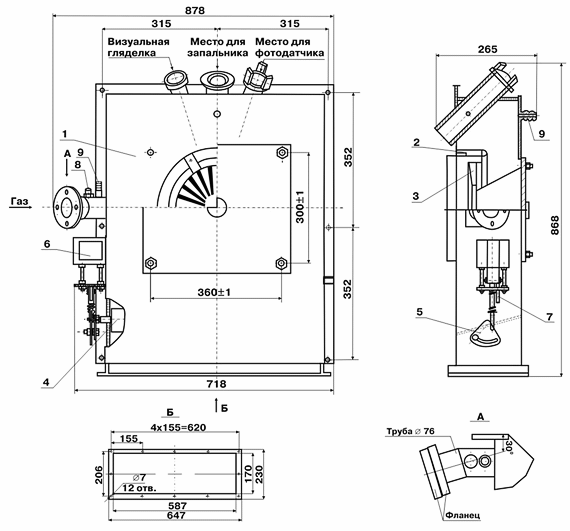

Общий вид горелок ГГ-1, ГГ-2

*Вид Б см. на рисунке ГГ-3

1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Конфузор; 5. Шибер; 6. Сектор; 7. Электромагнит; 8. Винт регулировочный; 9.Штуцер; 10. Ниппель

№	ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-1, ГГ-2
№	Наименование показателей	ГГ-1	ГГ-2
1	Номинальная тепловая мощность горелки, МВт	1.1+0.11-0.055	2.2+0.22-0.11
2	Коэффициент рабочего регулирования горелки, не менее	3
3	Номинальное давление газа перед горелкой, кПа	1,22±0,24	3,15±0,63
4	Номинальная температура воздуха перед горелкой, °С	20±20
5	Температура газа перед горелкой, °С	0-40
6	Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе)	1,05
7	Номинальный расход топлива: газа, м3/ч	-	-
8	Масса, кг, не более	60
9	Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
10	Потребляемая мощность электродвигателя, КВт, не более	2,0
11	Номинальное напряжение питания, В	3N-380

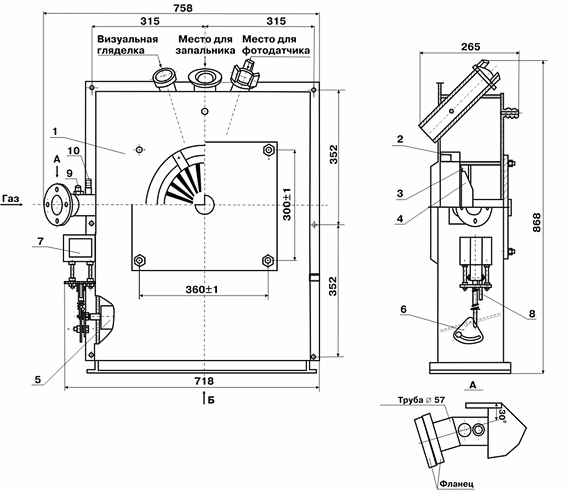

Общий вид горелки ГГ-3

1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Заслонка; 5. Сектор; 6. Электромагнит; 7. Винт регулировочный; 8. Штуцер; 9. Ниппель

№	ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-3
№	Наименование показателей	ГГ-3
1	Номинальная тепловая мощность горелки, МВт	3,49+0.35-0.17
2	Коэффициент рабочего регулирования горелки, не менее
3	Номинальное давление газа перед горелкой, кПа	2,7±0,54
4	Номинальная температура воздуха перед горелкой, °С	20±20
5	Температура газа перед горелкой, °С	0-40
6	Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе)	1,05
7	Номинальный расход топлива: газа, м3/ч	351
8	Масса, кг, не более	150
9	Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
10	Потребляемая мощность электродвигателя, КВт, не более	2,0
11	Номинальное напряжение питания, В	3N-380

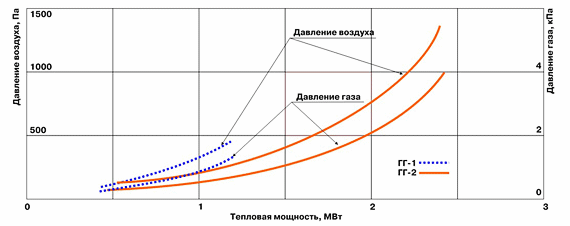

Режимный график горелок ГГ-1 и ГГ-2

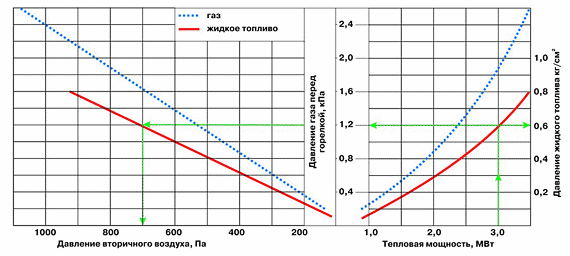

Номограмма "мощность-топливо-воздух" для топок с разрежением
