Наименование:
ГМГм, ГМГмс
Тип:
Горелки газомазутные
ТУ:
–
Краткое тех. описание:
Горелки ГМГ и ГМГмс предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа ДКВр
Цена ГМГм, ГМГмс:
Уточняйте по телефону или через обратную связь.
Горелки газомазутные
ГМГм и ГМГмс
|
|
|
|
Горелки ГМГ и ГМГмс предназначены для
раздельного сжигания жидкого и газообразного топлива в топках котлов
типа ДКВр. Индекс "С" означает работу горелки на газе среднего давления.
Допускается использование горелок для сжигания более легких сортов
жидкого топлива. Горючий газ с теплотой сгорания, отличной от QрH=35400
кДж/м3, допускается сжигать после пересчета и реконструкции
газораспределительных насадок горелки. Характеристики работы горелки на
газе будут зависеть от теплоты сгорания QрH и
плотности газа при рабочей температуре. Горелки
сертифицированы |
| |
|
|
|

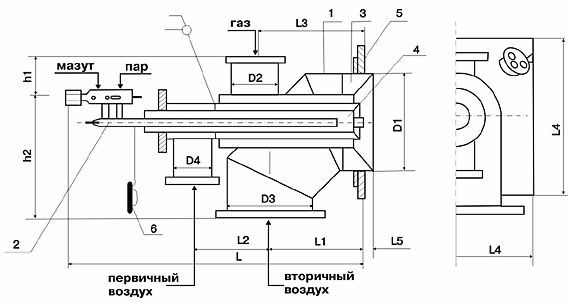

| 1. Корпус; 2. Форсунка паромеханическая; 3.
Завихритель вторичного воздуха; 4. Завихритель первичного воздуха; 5.
Плита монтажная ; 6. Заглушка |
| |
|
|
№ |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК ГМГм и ГМГмс |
|
Наименование параметров |
Нормы |
|
ГМГ-1,5м/мс |
ГМГ-2м/мс |
ГМГ-4м/мс |
ГМГ-5м/мс |
| 1 |
Номинальная тепловая мощность горелки, МВт |
1.57+0.16-0.08 |
2.23+0.28-0.12 |
4,65+0.47-0.43 |
5.82+0.58-0.29 |
| 2 |
Коэффициент рабочего регулирования
горелки, не менее |
4 |
5 |
| 3 |
Аэродинамическое сопротивление горелки при
номинальной мощности, Па, не менее |
900 |
1200 |
| 4 |
Вязкость мазута перед горелкой, м2/с,
не более |
16x106 |
| 5 |
Номинальное давление мазута перед
горелкой, МПа |
1,25±0,25 |
1,6±0,32 |
2±0,4
|
| 6 |
Номинальное давление газа
перед горелкой, Па |
3800±760
|
5000±1000
|
3600±720
|
3800±760
|
|
для ГМГмс 25000±5000
|
| 7 |
Длина факела при номинальной нагрузке на
мазуте, м, не более |
1,6 |
1,6 |
2,2 |
2,5 |
2,3 |
| 8 |
Номинальное давление распыливающего пара
перед горелкой, МПа |
0,1-0,15 |
0,1-0,2
|
| 9 |
Номинальный расход мазута при Q=40,38
МДж/кг (9650 ккал/кг), кг/ч |
160
|
210
|
420
|
520 |
| 10 |
Номинальный расход газа при Q=35,4
МДж/кг (8500 ккал/м3), м3/ч |
180
|
235
|
470
|
590 |
| 11 |
Масса горелки, кг |
70 |
120 |
|
| |
|
| ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ГОРЕЛОК ГМГм И ГМГмс
|
| Тип горелки
|
D1 |
D2 |
D3 |
D4
|
L |
L1
|
L2
|
L3
|
L4
|
L5
|
М
|
h2
|
| ГМГ-1,5м/мс |
244 |
108 |
276 |
141 |
951 |
264 |
240 |
309 |
500 |
37 |
180 |
250 |
| ГМГ-2м/мс |
267 |
108 |
276 |
141 |
951 |
264 |
240 |
312 |
500 |
36 |
180 |
250 |
| ГМГ-4м/мс |
374 |
159 |
375 |
205 |
1188 |
375 |
318 |
428 |
600 |
52 |
235 |
360 |
| ГМГ-Бм/мс |
374 |
159 |
375 |
205 |
1188 |
375 |
318 |
428 |
600 |
52 |
235 |
360 |
|
| |
|

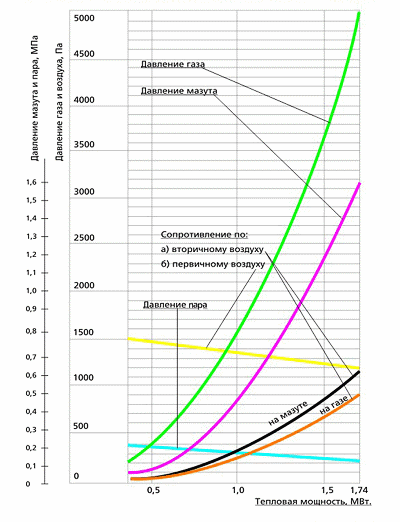

| Режимный график горелки ГМГ-1,5м. |
|
|
| |
|

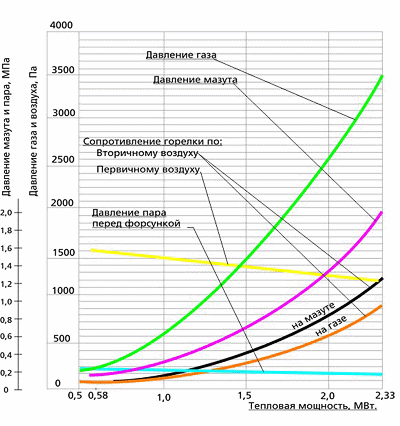

| Режимный график горелки ГМГ-2м. |
|
|

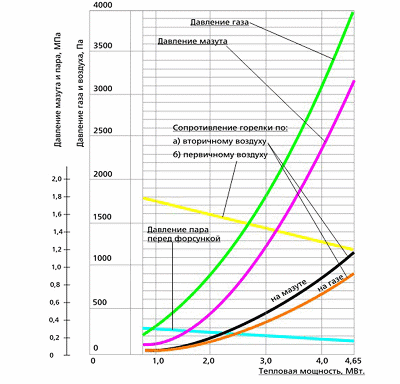

| |
| Режимный график горелки ГМГ-4м. |
|
|

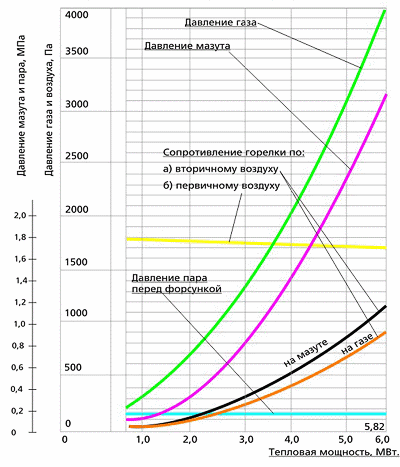

| |
| Режимный график горелки ГМГ-5м. |
|
|
Кривые построены для:
мазута - QрH=40530 кДж/кг при плотности 1,015 г/см3,
температуре 20°С по ГОСТ 10585-75;
газа - QрH=35400 кДж/м3; температура
газа и воздуха 30°С |
| |
|

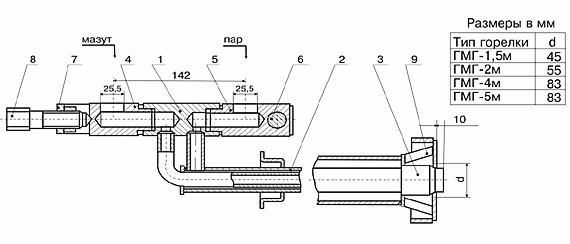

Форсунка паромеханическая и ее
установка в устье
лопаточного завихрителя первичного воздуха |
|
|
| . Корпус; 2. Ствол; 3. Головка
распыливающая; 4. Штуцер топливный; 5. Штуцер паровой; 6. Ось; 7. Скоба;
8. Винт зажимной; 9. Завихритель первичного воздуха |
| |
|

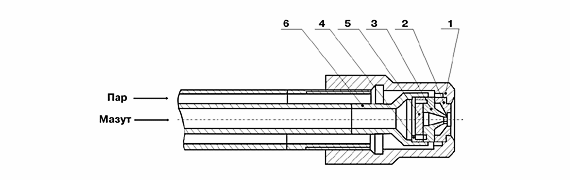

| Головка распыливающая |
|
|
| 1. Гайка накидная; 2. Завихритель паровой;
3. Завихритель топливный; 4. Прокладка; 5. Шайба распределительная; 6.
Втулка |
|
