Описание
Технические данные

Наименование:
Е-1.0-0.9Г-3, Е-1.0-0.9ГН-2

Тип:
Горелочные устройства для котлов

ТУ:
–

Краткое тех. описание:
Горелочное устройство на базе горелки Г-1 .Ок предназначено для сжигания природного газа в двухбарабанных водотрубных котлах Е -1.0-0.9Г-3

Цена Е-1.0-0.9Г-3, Е-1.0-0.9ГН-2:
Уточняйте по телефону или через обратную связь.

Горелочные устройства для котлов типа Е-1.0-0.9Г-3 и Е-1.0-0.9ГН-2

Горелочное устройство на базе горелки Г-1 .Ок предназначено для сжигания природного газа в двухбарабанных водотрубных котлах Е -1.0-0.9Г-3.

Изделия сертифицированы

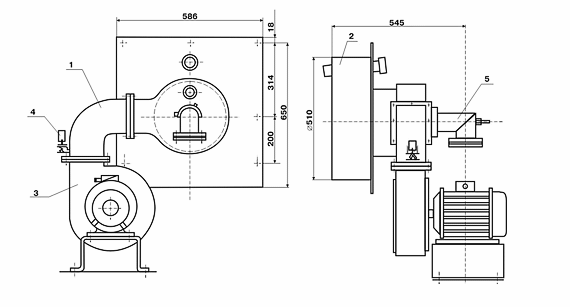

Горелочное устройство для котла Е -1.0-0.9Г-3

1. Воздуховод; 2. Устройство воздухоприемное; 3. Вентилятор ВД-2.7; 4. Электромагнит; 5. Горелка Г-1.0к

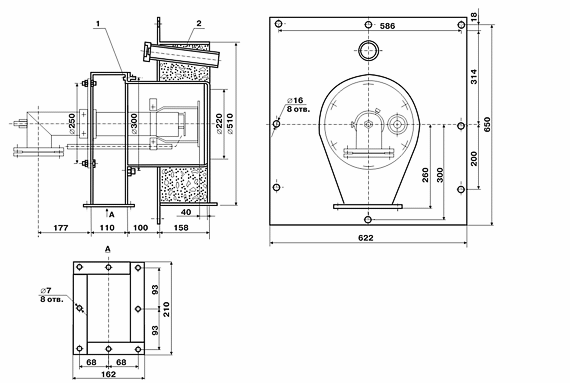

Устройство воздухоприемное

1. Короб воздуховода;
2. Переходник со смесителем

Устройство воздухоприемное к горелке Г-1.0 и Г-1.0к является составной частью горелоч-ного блока котла Е-1-0.9Г-3. Оно состоит из короба и переходника со смесителем.

Габаритные размеры, мм
длина	622
ширина	416
высота	650
Масса, кг	60

Горелка газовая Г-1.0к.

1. Труба центральная; 2. Запальное устройство; 3. Электрод зажигания; 4. Насадок; 5. Смеситель; 6. Гляделка; 7. Фланец установочный; 8. Фланец присоединительный;

Допускается угольник с прокладкой и фланцем присоединительным устанавливать повернутым на 90°

* Характеристики горелки приведены в таблице ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК Г-1.0к и Г-1.0

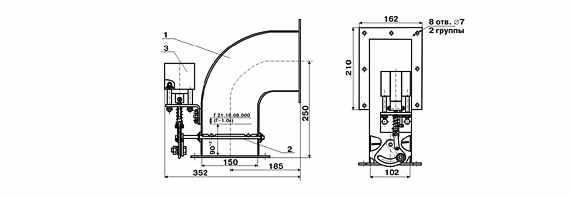

Воздуховод

1. Патрубок; 2. Шибер; 3. Электромагнит

Воздуховод является составной частью горелочного блока котла Е-1-0.9Г-3. Он состоит из патрубка, шибера и электромагнита.

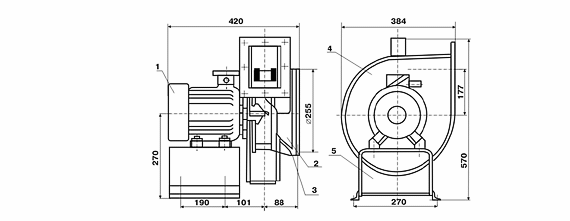

Вентилятор ВД-2.7

Вентилятор предназначен для подачи чистого воздуха с температурой до 30° С в котельные установки малой мощности, производительностью до 1 т/пара в час.

* Завод выпускает вентиляторы правого вращения

№	ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОР ВД-2.7
№	Наименование показателей	ВД-2.7пр
1	Производительность всасывания, м3/ч	1100±22
2	Полное давление, Па	1500±75
3	Диаметр рабочего колеса, м, не более	0.270
4	Частота вращения (синхронная), об./мин	3000
5	Максимальный коэффициент полезного действия, %, не менее	65
6	Масса с двигателем, кг, не более	40
7	Установленный срок службы до капитального ремонта, лет, не менее	6
8	Полный срок службы, лет, не менее	20
9	Установленная безотказная наработка, ч, не менее	8000

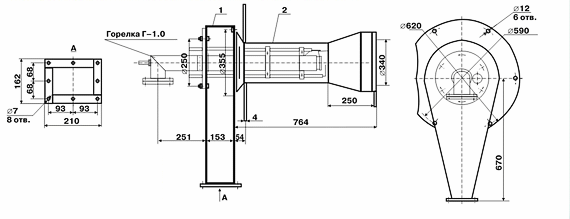

Устройство воздухоприемное к горелке Г-1.0

Устройство воздухоприемное к горелке Г-1.0 является составной частью горелочного блока котла МЗК -7АГ2. Оно состоит из короба и смесителя.

Габаритные размеры, мм
длина	980
ширина	620
высота	950
Масса, кг	60

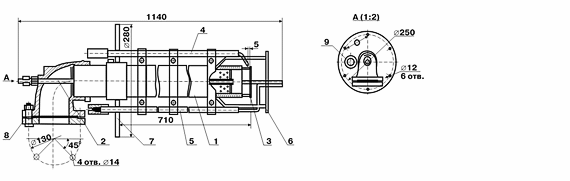

Газовая горелка Г-1.0

1. Труба центральная; 2. Труба запальника; 3. Насадок; 4. Электрод зажигания; 5. Электрод для контроля пламени; 6. Смеситель; 7. Фланец установочный; 8. Фланец присоединительный; 9. Гляделка

Газовая горелка Г-1.0 предназначена для сжигания природного газа в вертикальных водотрубных котлах типа Е-1.0-0.9ГН-2 и входит в состав горелочного блока котла Е-1.0-0.9ГН-2 (МЗК -7АГ2).

Допускается угольник с прокладкой и фланцем присоединительным устанавливать повернутым на 90°

№	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК Г-1.0к и Г-1.0	Норма
№	Наименование показателей	Г-1.0к	Г-1.0
1	Номинальная тепловая мощность , МВт	0,93
2	Номинальное давление газа перед горелкой, Па	850±150
3	Расход газа при номинальной нагрузке, м3 /ч	100
4	Номинальное давление воздуха перед горелкой, Па	800±200
5	Коэффициент регулирования горелки, не менее	3
6	Минимальный коэффициент избытка воздуха , не более	1,05
7	Номинальное разрешение в топке, Па	20±20
8	Температура воздуха перед горелкой, °С	0-30
9	Температура воздуха перед горелкой, °С	25±13	25±15
10	Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
11	Габаритные размеры, мм длина х ширина х высота	590x280x280	1140x280x280
12	Масса, кг	15	24
