Описание
Технические данные

Наименование:
ФМ, ФПМ

Тип:
Форсунки механические и паромеханические

ТУ:
–

Краткое тех. описание:
Форсунки механические типа ФМ и паромеханические типа ФПМ предназначены для распыливания топочного мазута по ГОСТу 10585-75 в стационарных паровых котлах

Цена ФМ, ФПМ:
Уточняйте по телефону или через обратную связь.

Форсунки механические ФМ и паромеханические ФПМ стационарных паровых котлов

Форсунки механические типа ФМ и паромеханические типа ФПМ предназначены для распыливания топочного мазута по ГОСТу 10585-75 в стационарных паровых котлах.

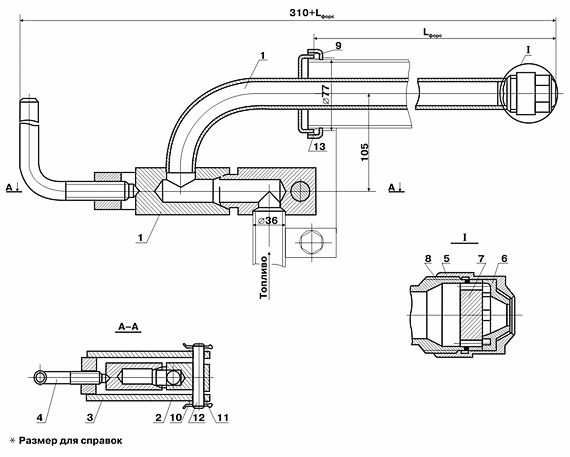

Форсунка механическая типа ФМ

1. Ствол; 2. Штуцер; 3. Скоба; 4. Винт; 5. Гайка; 6.Завихритель топливный; 7. Распределитель; 8. Прокладка; 9. Фланец внешний; 10. Шайба; 11. Шплинт; 12. Ось; 13. Сальник

№	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК ФМ
№	Наименование параметров	Показатели
1	Номинальная производительность форсунок, кг/час	700; 900; 1300; 2000; 2500; 3000; 3500; 4000; 4600; 5200; 6000; 7500; 9000
2	Допустимое отклонение номинальной производительности, %, не более 2
3	Номинальное давление мазута перед форсункой, МПа	3,5
4	Вязкость мазута, м2/с, не более	16x10-6
5	Коэффициент рабочего регулирования	1,5
6	Номинальный корневой угол распыления, градус	От 85 до 90
7	Допустимый размер механических частиц после фильтрации, мм	0,5
8	Длина форсунки L ФОРС, мм	От 500 до 5000 с интервалом 500
9	Масса при длине от 500 до 5000 мм, кг	От 5,9 до 13,82

* Пример условного обозначения форсунки механической номинальной производительностью 4000 кг/ч и длиной LФОРС =4000 мм: ФМ 4000/4000. ОСТ 1 08.836.01 -80

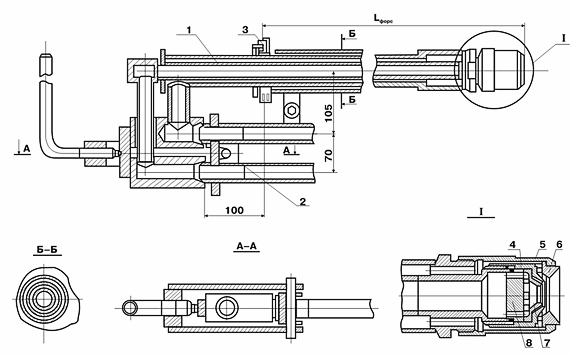

Форсунка паромеханическая типа ФПМ

1. Ствол; 2. Штуцер; 3. Фланец внешний; 4. Гайка; 5. Гайка накидная; 6. Сопло паровое; 7. Завихритель топливный; 8. Распределитель

№	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК ФПМ
№	Наименование параметров	Показатели
1	Топливо нефтяное мазут ГОСТ 10585-75
2	Производительность форсунки на номинальном режиме с допустимым отклонением не более 2% кг/ч	700 ÷ 900
3	Давление мазута на номинальном режиме перед форсункой, МПа	3,5
4	Вязкость мазута, м2/с, не более	16x10-6
5	Допустимый размер частиц после фильтрации, мм	0,5
6	Коэффициент рабочего регулирования	10
7	Номинальный корневой угол распыления, градус	90
8	Давление распыливающего пара, МПа	0,4
9	Относительный расход распыливающего пара, кг/кг, не более	0,02
10	Температура распыливающего пара, °С	200 ÷ 250
11	Длина форсунки L ФОРС, мм	500 ÷ 9000

* Форсунки ФПМ выпускаются длиной LФОРС= 500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 4600; 5200; 6000; 7500 и 9000 мм.

** Производительность каждого типоразмера форсунки в кг/ч при давлении 3, 5 МПа соответствует ее длине по ОСТ 10.836.03-80

*** Обозначение форсунки паромеханической производительностью 1000 кг/ч длиной
L ФОРС 15ОО мм: форсунка ФПМ 1000/1500 ОСТ 108.836.03-80

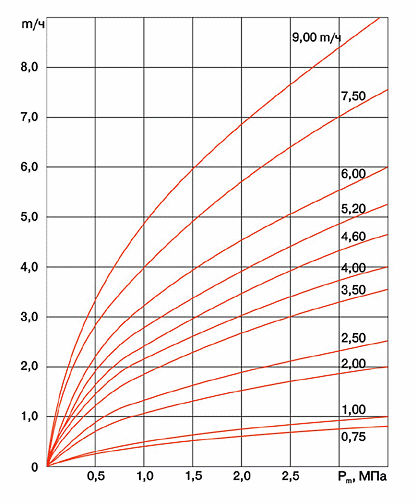

Зависимость расхода топлива от давления для механических и паромеханических форсунок G=f(рт)
