СЭИТ-3

Тип:
Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов

ТУ:


Краткое тех. описание:
Для проведения измерений при электромагнитных испытаниях силовых трансформаторов в цеховых условиях в соответствии с ГОСТ 3484.1-88. Может применяться в трансформаторном производстве, а также в ремонтных подразделениях энергосистем.. Диапазон измеряемых переменных токов 0,05...5 А.

Цена СЭИТ-3:
Уточняйте по телефону или через обратную связь.

Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-3

Стенд СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88. При помощи СЭИТ-3 производятся следующие испытания:

  • проверка коэффициента трансформации и группы соединения обмоток;

  • измерение сопротивления обмоток постоянному току;

  • измерение потерь и напряжения КЗ;

  • измерение потерь и тока ХХ.

Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-3

Прибор предназначен для эксплуатации в следующих условиях:

  • температура окружающей среды 10...35 °С;

  • относительная влажность воздуха, не более 80 % при 25 °С;

  • атмосферное давление 84...106,7 кПа;

Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением 220 В+/- 10 % и частотой 50+/-1 Гц.

Индикация измеренного значения напряжений, токов, мощностей, сопротивлений и частоты - на экране монитора компьютера - визуальная, цифровая.

Технические характеристики

1. Диапазон измеряемых переменных токов 10.05...5 А.

2. Диапазон измеряемых переменных напряжений2 1...400 В.

3. Диапазон измеряемых активных мощностей 1, 2 20...3300 Вт.

4. Диапазон измеряемых сопротивлений постоянному току: 0.0001...200 Ом.

5. Диапазон измеряемой частоты: 45...55 Гц.

6. Пределы измерения тока: 5 А.

7. Пределы измерения напряжения: 100 В; 400 В.

8. Пределы измерения сопротивления: 0.2, 2, 20 и 200 Ом.

9. Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более 0.2 %.

10. Основная приведенная погрешность измерения мощности, не более 0.5 %.

11. Основная приведенная погрешность измерения токов, не более 0.5 %.

12. Абсолютная погрешность измерения частоты, не более 0.15 Гц.

13. Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0.2, 2, 20 и 200 Ом, не более 0.5 %.

14. Максимальное количество одновременно измеряемых величин: 6.

15. Входное сопротивление каналов измерения напряжения, не менее 250 кОм.

16. Падение напряжения нагрузки каналов измерения силы тока, не более 50 мВ.

17. Время готовности к работе после включения питания, не более 15 мин.

18. Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности.

19. Средний срок службы прибора не менее 5 лет.

20. Средняя наработка на отказ не менее 10 000 ч.

Примечания:

    • Без использования внешнего измерительного трансформатора тока.

    • Без использования внешнего измерительного трансформатора напряжения.

Состав прибора СЭИТ-3

В состав прибора СЭИТ-3 входят:

  • Измерительно-вычислительный блок 1 шт.

  • Щупы в виде зажимов типа "крокодил" 2 шт.

  • Сетевой шнур питания 1 шт.

  • Шнур USB-интерфейса для подключения стенда 1 шт.

  • Шнуры сопротивлением не более 0.1 Ом, с общим разъемом для измерения сопротивления постоянному току 1 комп.

  • Диск с программой установки ПО 1 шт.

Дополнительно для работы стенда требуется персональный компьютер, работающий под управлением ОС Windows 95 или выше (не входит в стандартный комплект поставки).

Измерительно-вычислительный блок

Все испытания проводятся автоматизированно, при помощи компьютера, подключенного к испытываемому трансформатору через измерительно-вычислительный блок (ИВБ). ИВБ представляет собой прямоугольную конструкцию, имеющую ручки для переноски. На передней панели имеется выключатель питания со световой индикацией и разъемы для подключения питания и компьютера. На задней панели имеются общий разъем проводов для измерения сопротивления, клеммы для подключения испытываемого трансформатора и клемма заземления (рис. 1).


Рис. 1

Компьютер с помощью специального программного обеспечения обеспечивает управление ИВБ, прием данных, вывод результатов на монитор и принтер, составление и сохранение протоколов испытаний.

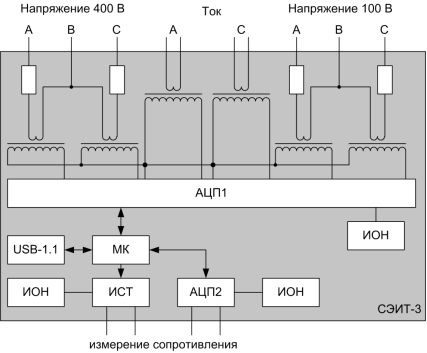

Блок-схема ИВБ приведена на рис. 2.


Рис. 2

ИВБ содержит следующие блоки:

  • Два канала приема и преобразования тока, каждый из которых содержит встроенный измерительный трансформатор тока ИТТ с компенсирующей обмоткой.

  • Четыре канала приема и преобразования напряжения, каждый из которых содержит преобразователь напряжения на основе ИТТ с компенсирующей обмоткой и токозадающим резистором.

  • Шестиканальный аналого-цифровой преобразователь АЦП1, предназначенный для преобразования входных сигналов тока и напряжения в 16-разрядный двоичный код с частотой 8 кГц.

  • Источники опорного напряжения ИОН.

  • Микроконтроллер МК, предназначенный для приема и обработки данных от АЦП.

  • Стабилизированный источник тока ИСТ, формирующий измерительный ток в зависимости от выбранного предела измерения сопротивления 5 А (0,2 Ом), 1 А (2 Ом), 0,1 А (20 Ом), или 0,01 А (200 Ом).

  • 16-разрядный аналого-цифровой преобразователь АЦП2 для измерения сопротивления.

  • Последовательный порт USB-1.1.

Измерительный стенд СЭИТ-3 проходит сертификацию в системе Госстандарта как единичное средство измерения.

Заказать СЭИТ-3 Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов
