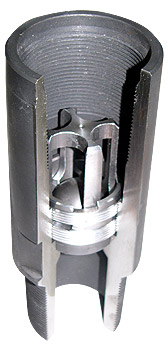

Клапан обратный шариковый ШОК-73, ШОК-89
Клапан обратный шариковый ШОК предназначен для использования
при добыче нефти погружными насосами.
Он автоматически предотвращает обратный поток жидкости и удерживает жидкость в
колонне насосно-компрессорных труб и нефтепроводе после остановки насоса.
В конструкции использована клапанная пара специального исполнения.
Клапан изготовляется в пяти исполнениях.
Технические характеристики исполнений клапана представлены в таблице:
|
Наименование параметра |
ШОК-89-225 |
ШОК-89-230 |
ШОК-73-175 |
ШОК-73-225 |
ШОК-73-230 |
|
Рабочее давление, кгс/см2 |
210 |
210 |
210 |
210 |
210 |
|
Номинальное проходное сечение, не менее, мм2 |
550 |
840 |
350 |
550 |
840 |
|
Пропускная способность, м3/сут |
800 |
1000 |
500 |
800 |
1000 |
|
Присоединительные размеры:
верхний конец
нижний конец
|
Резьба муфты НКТ 89
Резьба трубы гладкой НКТ 89
|
Резьба муфты НКТ 73
Резьба трубы гладкой НКТ 73
|
|
Габаритные размеры, мм:
диаметр
длина
|
110
225
|
88,9
225
|
|
Масса, не более, кг |
6,5 |
5,5 |
|
