Измеритель амплитудо-частотных и фазо-частотных характеристик
АЧХИ-102
Назначение
Анализатор частотных характеристик АЧХИ-102
предназначен для экспериментального определения
амплитудо- и фазо-частотных характеристик
динамических объектов, таких как электро- и
гидроприводы, технологические установки, системы
управления промышленным оборудованием и
транспортом, регулируемые источники питания и
др.

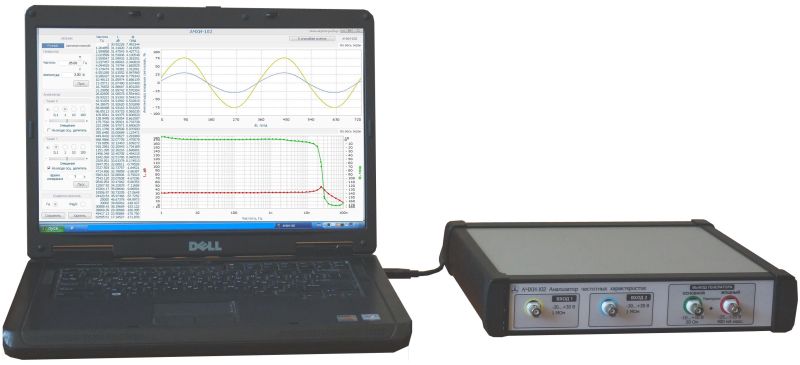

Прибор содержит два изолированных
измерительных канала (входных), осуществляющих
прием и предварительную обработку сигналов
анализируемого объекта, и изолированный канал
генератора тестовых (синусоидальных) сигналов
(выходной). Управление прибором и индикация
установок и результатов осуществляется при
помощи персонального компьютера, связанного с
прибором по USB-интерфейсу.
Технические
характеристики
Прибор АЧХИ-102 обладает следующими
характеристиками:
Выход генератора:
- Диапазон частот 0.1 мГц...2 МГц.
- Выходное напряжение АС 1 мВ...10 В; DC
±0...5 В.
- Выходной ток до 100 мА.
- Выходное сопротивление 50 Ом.
Измерительные входы:
- Входное сопротивление 1 МОм.
- Диапазон частот 0.1 мГц...2 МГц.
- Диапазон входов -300 В<AC+DC<+300 В c
внешним аттенюатором 1:10.
- Динамический диапазон ±140 дБ.
- Погрешность определения модуля не более
0.1 дБ, фазы - 0.5 град.
- Диапазон определения фазы ± 180 град.
Общие
- Питание от сети ~220 В, 50 Гц.
- Масса не более 3 кг.
- Габариты 320х250х50 мм.
Интерфейс с ПК: USB.
|
