Генератор сигналов произвольной формы ГЕНС-101
-
Прямой цифровой синтез сигнала
-
Частота дискретизации 100 Mвыб/с
-
Разрешение по напряжению 14 бит
-
Полнофункциональный генератор по цене приставки
-
Гальванически изолированный интерфейс с ПК
Назначение

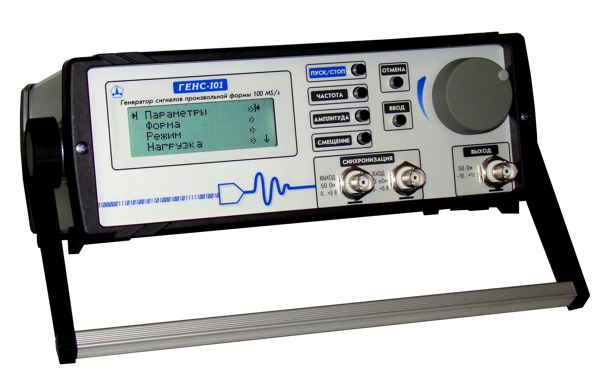

Генератор сигналов произвольной формы ГЕНС-101
позволяет получить сигнал заданной формы с высоким
качеством и частотой повторения. Это достигается
применением схемы прямого цифрового синтеза с
использованием быстродействующего ЦАП высокой
разрядности. Использование ГЕНС-101 позволит в
значительной степени повысить качество изделия и
уменьшить сроки его разработки за счет моделирования
внешних воздействий произвольным сигналом с выхода
генератора.
Также ГЕНС-101 может быть использован на стадии
тестирования готовых изделий, поскольку позволяет
заменить испытания на реальном объекте подачей тестовых
входных воздействий нужной формы.
Технические характеристики
Основные характеристики ГЕНС-101:
-
Одноканальный генератор с частотой
преобразования 100 Мвыб/с;
-
Генерация сигналов как стандартной (синусоида,
пила, прямоугольник), так и произвольной формы;
-
Разрешение по напряжению 14 бит (16384 дискреты);
-
До 65536 точек на период;
-
Удобный пользовательский интерфейс на основе 4-х
строчного ЖКИ;
-
Доступ ко всем параметрам генератора через
систему меню;
-
Режим отображения всех основных параметров
сигнала одновременно;
-
Возможность хранения до 15 произвольных форм
сигнала в энергонезависимой памяти генератора;
-
Гибкие режимы программного изменения параметров
сигнала, в том числе возможность изменения параметра
сигнала по произвольной форме;
-
Синхровход и синхровыход для синхронизации
генератора с другими устройствами.
-
Режим частотомера с разрешением до 10-9;
-
Гальванически изолированный интерфейс USB для
управления параметрами и формой сигнала с ПК.
Режимы генерации
Генератор ГЕНС-101 может работать в одном из 12-ти
режимов. Их можно условно разделить на две группы:
режимы с различными источниками запуска и режимы
программного изменения параметров. Во всех режимах форма
сигнала на выходе произвольна.
Отдельно следует упомянуть два режимы работы, в
которых ГЕНС-101 работает как частотомер с периодом
интегрирования 1 с и 10 с.
Режимы с различными источниками запуска:
Режимы программного изменения параметров:
-
Режим последовательного изменения амплитуды
-
Режим последовательного изменения частоты
-
Режим последовательного изменения постоянного
смещения
-
Режим изменения амплитуды по произвольной форме
-
Режим изменения частоты по произвольной форме
-
Режим изменения постоянного смещения по
произвольной форме
-
Режим изменения сдвига фазы по произвольной
форме
-
Конвейерный режим
-
Режим частотомера
Программное обеспечение
Программа управления генератором ГЕНС-101 работает
под операционными системами Windows 98/ME/2000/XP и
позволяет управлять всеми параметрами сигнала с ПК и
загружать произвольные формы сигнала во флэш-память и
ОЗУ генератора. Произвольная форма загружается с диска
из файлов следующих форматов:
-
CSV (время, значение или значение, время)
-
ASCII (значение, значение, ...)
-
Бинарных файлов.
Благодаря использованию универсальных форматов, в
генератор может быть загружена форма, созданная
практически любым программным обеспечением, в том числе
специализированными редакторами форм.
|
