Прибор контроля масляных выключателей ТМВ-2

Назначение

Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей (далее - выключателей). Прибор регистрирует следующие параметры:

• Время включения и отключения выключателей.

• Степень разновременности замыкания и размыкания контактов.

• Величины линейных перемещений подвижных контактов выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии.

• Скоростные характеристики выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).

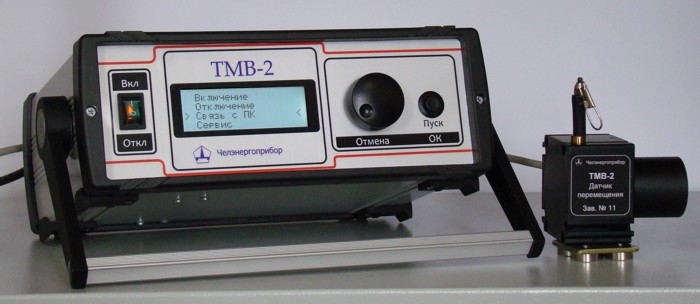

Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.

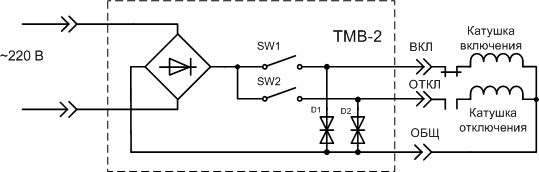

Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

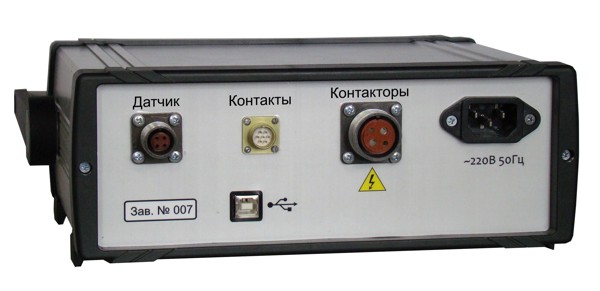

Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

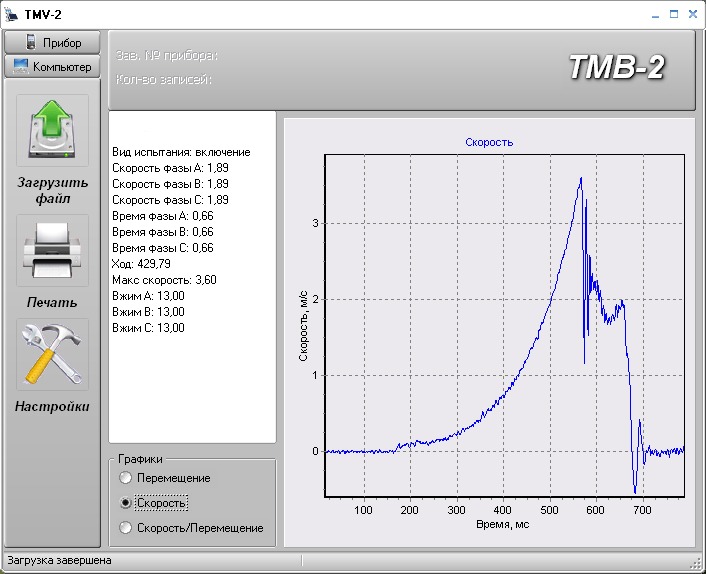

ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.

Прибор предназначен для эксплуатации в следующих условиях:

• Температура окружающей среды -20...+50°C.

• Относительная влажность воздуха, не более 90% при 30°C.

• Атмосферное давление 84...106,7 кПа.

Технические характеристики

Прибор ТМВ-2 обладает следующими характеристиками:

• Диапазон измерения временных параметров 0...2 с.

• Диапазон измерения линейных перемещений 0...999 мм.

• Диапазон измерения линейной скорости 0...10 м/с.

• Предел допускаемой основной погрешности измерения временных параметров 0,3 %.

• Предел допускаемой основной относительной погрешности измерения линейных перемещений 0.2%.

• Максимальное количество одновременно регистрируемых контактных цепей 3.

• Максимально допустимый ток по цепям управления контакторами 10 А.

• Максимальное количество записей в энергонезависимой памяти 40.

• Питание от сети переменного тока 220В, 50 Гц.

• Масса без принадлежностей, не более 2 кг.

• Габариты прибора 275х255х95 мм.

ТМВ-2 способен производить в автоматическом режиме следующие переключения выключателя: а) включить (ВКЛ); б) отключить (ОТКЛ).

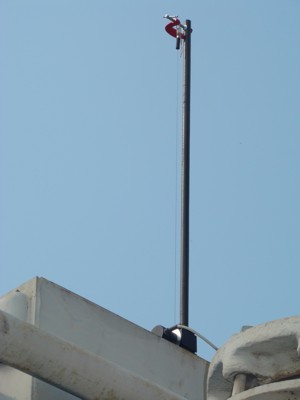

Датчик перемещения прибора ТМВ-2, установленный на выключателе МКП-110

Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 сертифицирован как средство измерения в органах Ростехрегулирования (Госстандарта) и зарегистрирован в госреестре средств измерений под номером 43818-10.
