ПДМ-50 и ПДМ-50Э


Сделать заказ >>>

 Поиск в каталоге:

ПДМ-50 и ПДМ-50Э Датчик уровня поплавковый / Измерения уровня, объема / Измерения параметров потока, расхода, уровня, объема веществ / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПДМ-50 и ПДМ-50Э

Тип:
Датчик уровня поплавковый

ТУ:


Краткое тех. описание:
Поплавковый датчик уровня — самый простой по конструкции и принципу действия. Конструктивно состоит из поплавка с магнитом внутри и корпуса с магнитными (герконовыми) контактами, срабатывающими при приближении магнита, либо поплавка напрямую соединенного с электрическим переключателем, который срабатывает при достижении определенного уровня жидкости в емкости. Поплавковый датчики уровня устойчив к пене и пузырькам в жидкости, может работать с очень вязкими жидкостями, а также при высоких температурах и давлениях. Простота конструкции поплавкового датчика обеспечивает его надежность и экономичность в обслуживании. Прибор ПДМ-50 изготовлен из стали марки 12Х18Н10Е (нержавейка) и предназначен для контроля предельного уровня воды, молока, пива и других жидкостей, в том числе углеводородов (например, бензин, солярка).

Цена ПДМ-50 и ПДМ-50Э:
Уточняйте по телефону или через обратную связь.

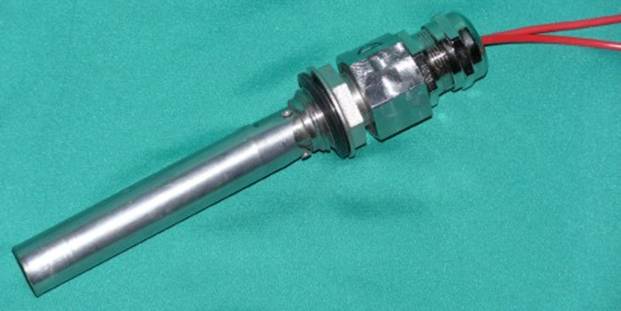

Датчик уровня поплавковый ПДМ-50 и ПДМ-50Э

Назначение  и принцип действия

Поплавковый датчик уровня — самый простой по конструкции и принципу действия. Конструктивно состоит из поплавка с магнитом внутри и корпуса с магнитными (герконовыми) контактами, срабатывающими при приближении магнита, либо поплавка напрямую соединенного с электрическим переключателем, который срабатывает при достижении определенного уровня жидкости в емкости. Поплавковый датчики уровня устойчив к пене и пузырькам в жидкости, может работать с очень вязкими жидкостями, а также при высоких температурах и давлениях. Простота конструкции поплавкового датчика обеспечивает его надежность и экономичность в обслуживании. Прибор ПДМ-50 изготовлен из  стали марки 12Х18Н10Е (нержавейка) и предназначен для контроля предельного уровня  воды, молока, пива и других  жидкостей, в том числе углеводородов (например, бензин, солярка).

Достоинства

Данный прибор является  полным функциональным и конструктивным аналогом датчика FD MH26, FD MH36, FD MH46, но имеет ряд существенных преимуществ и стоимость его ниже:

А- конструктивные;

1. жёсткая конструкция поплавка, т.к. кронштейн и поплавок выполнен из единого отрезка трубки;

2. жёсткое крепление поплавка к штуцеру, нет сварных деталей (контактная сварка);

3. улучшенный монтаж, применена колодка с унифицированным зажимом (удобство монтажа);

4. герметизированный металлический кабельный ввод.

Б- схемотехнические:

  1. двухпроводная схема включения;

  2. защита геркона от перегрузок, т.к. применен встроенный активный электронный ключ;

  3. повышенная надёжность ( 1000  раз ), геркон работает в режиме менее 10% нагрузки

Технические данные

Таблица 1 – Основные технические данные

Параметр

Значение

Напряжение питания постоянного тока:

5-60 В,

Коммутируемый ток, не более

0,3 А

Степень защиты, обеспечиваемая оболочкой (ГОСТ 14254-96)

IP54

Материал корпуса и поплавка

12Х18Н10Т

Присоединительный размер

М ½ ”

Плотность контролируемой среды, не менее

0,5

Масса не более

0,16 кг

Электрическая нагрузка на контакты выходных реле, не более




Допустимые режимы эксплуатации



Электрическая нагрузка, максимальный ток

< 0,3 А

напряжение постоянного тока

< 60 В

Кратковременная перегрузка, не более 0,5 С

0,6 А  80 В

Температура окружающего воздуха

-40 °С ... +80 °С

Относительная влажность

до 95% (при 35 °С)

Вибрационные нагрузки:



в диапазоне частот

5 ... 80 Гц

с ускорением

< 10 м/с2

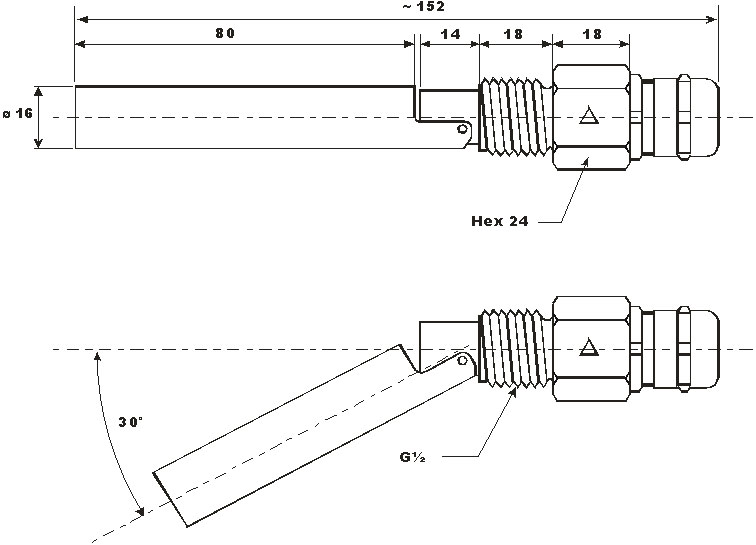

Датчик уровня поплавковый ПДМ-50 и ПДМ-50Э

PDM-50
