ИМА-1 Индикатор горючих газов / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ИМА-1

Тип:
Индикатор горючих газов

ТУ:


Краткое тех. описание:
Индикатор ИМА-1 предназначен для обнаружения утечки горючих газов (метана или пропан-бутановой смеси) в системах автомобиль-ной газотопливной аппаратуры

Цена ИМА-1:
Уточняйте по телефону или через обратную связь.

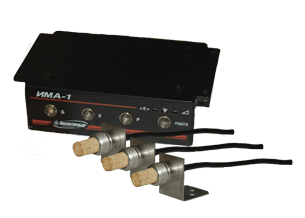

ИМА-1 - индикатор горючих газов

ИМА-1 - индикатор горючих газов

Индикатор ИМА-1 предназначен для обнаружения утечки горючих газов (метана или пропан-бутановой смеси) в системах автомобиль-ной газотопливной аппаратуры. Индикатор представляет собой авто-матический стационарный многоканальный прибор (три канала).

Область применения: автопредприятия, эксплуатирующие авто-мобили на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах .

Принцип действия - термохимический.

Тип газоанализаторов - стационарный.

Способ забора пробы - диффузионный.

Режим работы - циклический.

Основные технические характеристики

Характеристики

Значения

Примечание

Температура окружающей среды:

  - для блока индикации (БИ), °С

  - для датчиков, °С



от - 40 до + 45

от - 40 до + 80



Степень защиты индикатора:

  - для блока индикации (БИ)

  - для датчиков

IP20

IP20



Время прогрева,  мин, не более

1



Время срабатывания, сек, не более

30



Время работы без проверки, лет, не менее

1



Напряжение питания, В

9 – 15

бортовая сеть

автомобиля

Потребляемая мощность, Вт, не более

4



Масса, кг, не более

  - для блока индикации (БИ)

  - для датчиков



0,4

0,1



Габаритные размеры, мм, не более:

  - для блока индикации (БИ)

  - для датчиков



202х147х56

236х35х45

длинна-ширина-высота

Срок службы, лет, не менее:

  - для датчиков

10

3





Индикатор ИМА-1 включается при запуске автомобиля (повороте ключа зажигания). После этого загорается световой индикатор зеленого цвета “РАБОТА” (непрерывное свечение), служит для индикации наличия питания. Прерывистое свечение красного цвета одного из трех индикаторов “Б” (в багажнике), “К” (в кабине), “Р” (в подкапотном пространстве) на блоке индикации БИ сигнализируют о наличии метана в контролируемой среде. Прерывистое свечение любого индикатора красного цвета сопровождается звуковым сигналом. Непрерывное свечение индикатора единичного красно-го цвета информирует о неисправности датчика (сопровождается непре-рывным звуковым сигналом): об обрыве датчика или об обрыве кабеля ме-жду датчиком и блоком индикации БИ. При обрыве цепей питания индика-тор “РАБОТА” погашен

ДОСТОИНСТВА

  • устойчивость к изменению температуры окружающей среды;

  • наличие световой и звуковой индикации;

  • одновременный контроль в двух или трех точках (уточняется при за-казе);

  • надежная защита от пыли и влаги;

  • срок службы датчика - 3 года, индикатора - 10 лет;

  • простота монтажа;

  • не требует проведения госповерки;

  • малые габариты и вес.

Комплект поставки

Индикатор ИМА-1 ИБЯЛ.413216.048, руководство по эксплуатации, ведомость ЗИП. комплект ЗИП.

Дополнительно, за отдельную плату, поставляется 4-х литровый бал-лон с газовой смесью (ГС), вентиль точной регулировки ВТР (ИБЯЛ.306577.002), индикатор расхода ИР (ИБЯЛ.418622.003-05), датчик ИБЯЛ.413216.029, комплект датчика ИБЯЛ. 413923.028.
