ХРОМАТ-900-5 Промышленный хроматограф газовый / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ХРОМАТ-900-5

Тип:
Промышленный хроматограф газовый

ТУ:


Краткое тех. описание:
Предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1-С5 и С6+вышие, содержащихся в ГГП (газ горючий природный) и вычисления, на основе компонентного состава, теплоты сгорания, плотности и числа Воббе

Цена ХРОМАТ-900-5:
Уточняйте по телефону или через обратную связь.

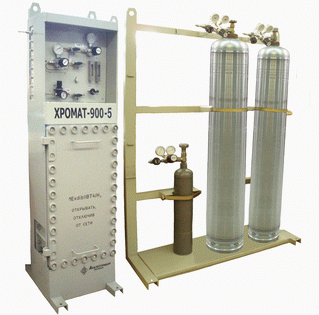

Промышленный хроматограф газовый ХРОМАТ-900-5

Промышленный хроматограф газовый ХРОМАТ-900-5

Предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1-С5 и С6+вышие, содержащихся в ГГП (газ горючий природный) и вычисления, на основе компонентного состава, теплоты сгорания, плотности и числа Воббе.

Область применения: газовые магистрали газотранспортных, газораспределительных, газопотребляющих и газоперерабатывающих рганизаций, в том числе при коммерческих расчетах между хозяйствующими объектами.

Тип хроматографа - стационарный

Режим работы - непрерывный

Режим измерения - циклический

Тип используемых детекторов:

- ДТП (детектор по теплопроводности).

Состав хроматографа:

- блок аналитический (БА);

- блок подготовки газов (БПГ);

- блок баллонный (ББ).

Основные технические характеристики

Характеристики

Значение

Примечание

Количество каналов отбора пробы

1



Диапазон температуры окружающей среды, °С

от -1 до 50



Газ-носитель

гелий газообразный

до 30 мл/мин

Расход анализируемого газа, мл/мин, не более

50



Питание, В

220+22-33



Степень защиты

IP54



Потребляемая мощность, ВА, не более

     - в режиме прогрева

     - в номинальном режиме



100

50



Максимальное число детекторов

2



Время выхода на режим, мин, не более

120



Габаритные размеры, мм, не более

1600х500х500



Масса (без ББ), кг, не более

200



Длинна линий связи по информационным каналам, м:

      - при соединении по интерфейсу RS485

      - при сети Ethernet по электрическому кабелю

      - при соединении по интерфейсу RS232



1000

80

12



Маркировка по взрывозащите

1Exd[ib]IIBT4X



Хроматограф осуществляет обработку аналитической информации, расчет физико-химических показателей качества ГГП и передачу в информационную сеть данных о результатах измерений, расчетов и служебной информации.

Хроматограф сохраняет в энергонезависимой памяти результаты измерений и градуировок за последние 35 суток, а также результаты расчетов физико-химических показателей ГГП.

В комплект поставки хроматографа входит ПО обработки хроматографической информации для ПК.

Для оперативного контроля и установки режимов работы непосредственно по месту монтажа хроматогафа во взрывоопасной зоне служит пульт контроля, входящий в состав хроматографа, имеющий взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6X.

Достоинства:

  • Взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть

  • Наличие Пульта контроля, обеспечивающего оперативный контроль и установку режимов работы непосредственно по месту монтажа хроматографа и имеющего взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6

  • Автоматическая градуировка хроматографа

  • Возможность работы в полевых условиях, при установке в термостатированный шкаф (поставляется по отдельному заказу)

  • Осуществление связи между хроматографом и ПЭВМ до 1000 метров

  • Возможность сохранения в энергонезависимой памяти информации о результатах измерений и автоматических градуировках за последние 35 суток

Входящее в комплект хроматографа ПО для ПК позволяет:

- обрабатывать и представлять в наглядной форме измерительную и служебную информацию;

- устанавливать и контролировать параметры и режимы работы хроматографа;

- формировать архив хроматограмм в виде файлов *.htg с именем, содержащим дату и время создания, а также статус режима (градуировка - измерение);

- отображать на экране монитора ПК график текущей или архивной хроматограммы и таблицу с параметрами пиков по двум каналам детекторов;

- просматривать и переписывать на HD-диск ПК архив результатов измерений за последние 35 суток, хранящийся в хроматографе в виде хроматограмм, таблиц пиков и рассчитанных физико-химических показателей ГГП;

- формировать на HD-диске ПК и просматривать файл “Архив анализов” с содержанием среднесуточных значений молярных долей компонентов и физико-химических показателей ГГП;

- формировать на HD-диске ПК и просматривать файл “Архив анализов” с содержанием средних значений градуировочных коэффициентов и их размаха, определяемых при каждой периодической градуировке в соответствии с ГОСТ 31371.7-2008, для построения контрольных карт по ГОСТ 31371.1;

- формировать на HD-диске ПК и просматривать файл “Архив градуировок” с содержанием даты контрольного анализа, паспортных данных контрольной газовой смеси (значения молярных долей компонентов), значений измеренных молярных долей компонентов контрольной газовой смеси с расчетом неопределенности результата измерений, расхождения между измеренным и паспортным значением молярной доли для построения контрольных карт по ГОСТ 31371.1;

- формировать и распечатывать отчет о считываемых из архива результатах измерения в виде выбранной хроматограммы, таблицы пиков, физико-химических показателей и режимов инструмента;

- формировать и распечатывать отчет о считываемых из архива результатах измерения и расчетов физико-химических показателей ГГП в стандартной форме.

Комплект поставки

Хроматограф газовый промышленный “Хромат-900-5”, ведомость ЗИП, комплект ЗИП, техническая документация, CD-диск, пульт контроля, баллон с ГСО-ПГС, устройство отбора пробы из газовой магистрали высокого давления, преобразователь интерфейсов, блок разделительный искробезопасный.

По отдельному заказу поставляется:

- термостатированый шкаф;

- ПК;

- источники бесперебойного питания;

- баллоны с газом-носителем и вспомогательным газом;

- баллоны с ГСО-ПГС (поверочный комплект);

- баллоны с контрольной газовой смесью.
