Преобразователи напряжённости импульсного
электрического поля ИППЛ-Л и ИППЛ-М
Предназначены для измерения амплитудно-временных параметров импульсов
напряженности электрического поля с длительностью фронта в наносекундном и
субнаносекундном диапазоне, включая сверхкороткие электромагнитные импульсы с
длительностью фронта до 10 пс.

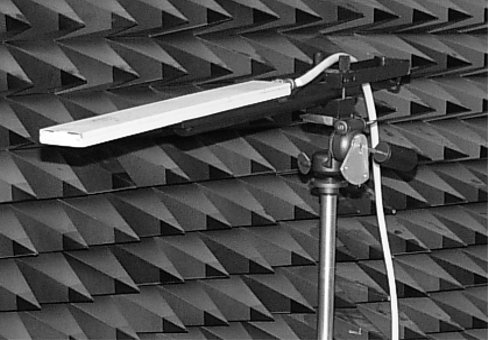

Преобразователи напряженности импульсного электрического поля
измерительные ИППЛ-Л и ИППЛ-М предназначены для измерения амплитудно-временных
параметров импульсов напряженности электрического поля с длительностью фронта в
наносекундном и субнаносекундном диапазоне, включая сверхкороткие
электромагнитные импульсы с длительностью фронта до 10 пс.
Преобразователь ИППЛ-Л имеет сертификат RU.С.35.003.А №25837
об утверждении типа средств измерений. Метрологическое обеспечение и поверка
проводится в соответствии с государственной поверочной схемой по ГОСТ
8.540-2006.
|
Отклик ИППЛ-Л на сигнал поля с
фронтом 40 пс.
Кр=20 пс/дел |
Отклик ИППЛ-Л на ступенчатый сигнал поля
длительностью более 10 нс.
Кр=1 нс/дел |
|
|
|
|
Технические характеристики |
|
|
|
Коэффициент преобразования, В/(В/м) |
10-2 ÷ 10-6 |
|
|
|
Пределы допускаемого значения погрешности
измерения коэффициента преобразования, % |
± 10 |
|
|
|
Время нарастания переходной характеристики
между уровнями 0,1-0,9 от установившегося значения, пс |
10 ÷ 500 |
|
|
|
Длительность переходной характеристики по
уровню 0,5 от установившегося значения, нс |
1 ÷ 100 |
|
|
