АРТ 2, АРТ 4 Гибкие эндоскопы / Оптико-физические измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АРТ 2, АРТ 4

Тип:
Гибкие эндоскопы

ТУ:


Краткое тех. описание:
Рабочая часть гибких эндоскопов защищена от попадания влаги маслобензостойкой пластиковой оболочкой, а от механических повреждений - оплеткой из металлической проволоки

Цена АРТ 2, АРТ 4:
Уточняйте по телефону или через обратную связь.

ГИБКИЕ ЭНДОСКОПЫ АРТ 2, АРТ 4

Гибкие эндоскопы типа АРТ 2
Модель Диаметр Рабочая длина Управление дистальным
концом
Угол поля зрения
АРТ2-2-70 2,4 мм 700 мм ±120° 40°
АРТ2-2-100 2,4 мм 700 мм ±120° 40°
АРТ2-2-130 2,4 мм 700 мм ±120° 40°
АРТ2-3-65 3,5 мм 650 мм ±120° 50°
АРТ2-3-100 3,5 мм 1000 мм ±120° 50°
АРТ2-3-130 3,5 мм 1300 мм ±120° 50°
АРТ2-3-150 3,5 мм 1500 мм ±120° 50°
АРТ2-3-200 3,5 мм 2000 мм ±120° 50°
АРТ2-4-100 4 мм 1000 мм ±120° 50°
АРТ2-4-130 4 мм 1300 мм ±120° 50°
АРТ2-4-150 4 мм 1500 мм ±120° 50°
АРТ2-4-200 4 мм 2000 мм ±120° 50°
АРТ2-6-100 6 мм 1000 мм ±120° 60°
АРТ2-6-150 6 мм 1500 мм ±120° 60°
АРТ2-6-200 6 мм 2000 мм ±120° 60°
АРТ2-6-270 6 мм 2700 мм ±120° 60°
Гибкий эндоскоп типа АРТ2
Гибкие эндоскопы типа АРТ 4
Модель Диаметр Рабочая длина Управление дистальным
концом
Угол поля зрения
АРТ4-6-100 6 мм 1000 мм ±130°/±100° 55°
АРТ4-6-150 6 мм 1500 мм ±130°/±100° 55°
АРТ4-6-200 6 мм 2000 мм ±130°/±100° 55°
АРТ4-6-270 6 мм 2700 мм ±130°/±100° 55°
АРТ4-8-100 8 мм 1000 мм ±130°/±100° 55° (70°)
АРТ4-8-150 8 мм 1500 мм ±130°/±100° 55° (70°)
АРТ4-8-200 8 мм 2000 мм ±130°/±100° 55° (70°)
АРТ4-8-270 8 мм 2700 мм ±130°/±100° 55° (70°)
АРТ4-8-450 8 мм 4500 мм ±90°/±90° 55°
АРТ4-8-600 8 мм 6000 мм ±90°/±90° 55°
АРТ4-10-600 10 мм 6000 мм ±90°/±90° 55°

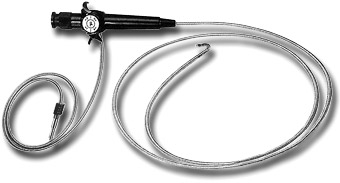

Гибкий эндоскоп типа АРТ4
Общие технические параметры гибких эндоскопов
Угол направления наблюдения
- с боковой насадкой

90°
Минимальный радиус изгиба, (для 8 мм энд.) 45 мм
Диапазон рабочих расстояний 5 мм - беск. Диоптрийная настройка ±5 дп.
Разрешающая способность на расстоянии 15 мм 5 лин/мм Масса эндоскопа, не более 0,5 кг
Условия эксплуатации
Рабочая часть (герметичное исполнение) Корпус и осветительный кабель
(брызгозащищенное исполнение)
Рабочая температура воздуха -10°...+80°С
Рабочая температура воды 0°...+30°С
Рабочая температура воздуха -10°...+50°С

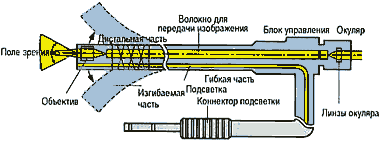

Схема конструкции гибкого эндоскопа

Изгиб дистального конца эндоскопа

Гибкие эндоскопы состоят из
- рабочей части, включающей в себя управляемую дистальную и гибкую части, внутри которых проходят оптоволоконные жгуты (регулярный для передачи изображения и нерегулярный для подсветки), а также тяги для управления дистальной частью;
- блока управления с рукоятками для отклонения и фиксации дистальной части;
- окуляра с диоптрийной подвижкой для наводки на резкость;
- световодного кабеля с коннектором для подключения к осветителю.
Рабочая часть гибких эндоскопов защищена от попадания влаги маслобензостойкой пластиковой оболочкой, а от механических повреждений - оплеткой из металлической проволоки.
