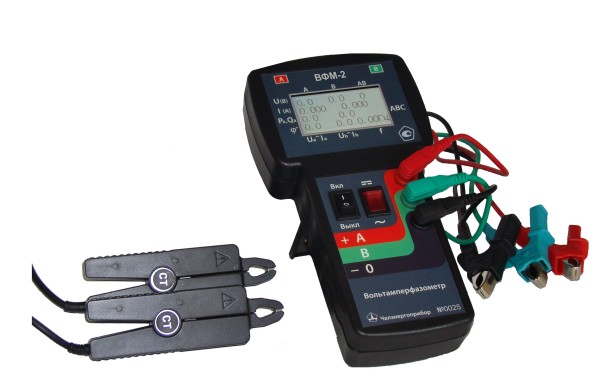

Вольтамперфазометр ВФМ-2
Назначение
Вольтамперфазометр ВФМ-2 предназначен для
измерения действующего значения двух фазных и
одного линейного напряжений и силы переменного
тока с одновременным вычислением активной и
реактивной мощностей в цепи, измерения частоты,
угла сдвига фаз между фазными напряжениями,
между током и напряжением, а также для
определения последовательности чередования фаз в
трехфазных системах. Кроме того, прибор может
производить измерения постоянного напряжения.
Прибор может применяться при комплексных
испытаниях защит генераторов, трансформаторов,
линий, в цепях трансформаторов тока и
напряжения, наладки фазочувствительных схем
релейной защиты и др.
Прибор предназначен для применения на
предприятиях электрических сетей, на
электростанциях и подстанциях.
Отличительные
особенности прибора
- Измерение силы переменного тока в
пределах 0...50 мА без разрыва цепи. При
этом абсолютная погрешность не превышает 1
мА.
- Измерение сдвига фаз между напряжением и
током при токе менее 50 мА. Абсолютная
погрешность при токе 50 мА не более 1 град,
при токе 15 мА - не более 3 град.
- На дисплей прибора выводятся
одновременно все измеряемые параметры: два
фазных и одно линейное напряжения, сила тока
и частота сети, активная и реактивная
мощности, а также порядок чередования фаз,
углы сдвига фаз между напряжением и током,
между напряжениями, а также косинус фи.
- Малая масса (0,5 кг) и габариты.
- Большой межповерочный интервал: 24 мес.
Технические
характеристики
Диапазон измерения
- действующего значения напряжения
переменного тока, В 0...460.0
- напряжения постоянного тока, В
0...500.0
- действующего значения силы переменного
тока, А 0...10.00
- угла сдвига фаз между напряжением и
напряжением, током и током, напряжением и
током, град -180...+180
- активной (реактивной) мощности, Вт (вар)
0...4000
- частоты напряжения и силы переменного
тока, Гц 45...65
Предел допускаемой относительной погрешности
измерения:
- напряжения постоянного тока, % +/-
[0,5+0,05(Uк /Uи -1)]
- действующего значения напряжения
переменного тока, % +/- [0,5+0,05(Uк
/Uи -1)]
- действующего значения силы переменного
тока, % +/- [1+0,05(Iк /Iи -1)]
- частоты напряжения и силы переменного
тока, % +/- 0,1
- Предел допускаемой приведенной
погрешности измерения угла сдвига фаз между
напряжением и током (при напряжении более 50
В и силе тока более 30 мА), % +/- 1
- Предельное значение напряжения, которое
может быть показано на дисплее, не менее,
В 600
- Входное сопротивление каналов
напряжения, MОм, не менее 1
- Раскрытие магнитопровода
токоизмерительных клещей, мм 9 +/- 0,5
- Прибор определяет порядок чередования
фаз в трехфазной системе
- Питание от шести встроенных
никель-металлогидридных аккумуляторов
габарита АА
- Максимальная потребляемая мощность, Вт,
не более 0,3
- Масса, кг, не более 0,5
- Габариты, мм, не более 208х108х40
Прибор предназначен для эксплуатации в
следующих условиях:
- температура окружающей среды
-20...+55 °С;
- относительная влажность воздуха (без
конденсации влаги), не более80 % при 25 °С;
- атмосферное давление 84...106,7 кПа;
Индикация измеренных значений – на экране
жидкокристаллического дисплея.
Комплект поставки
- Измерительный прибор 1 шт.
- Токовые клещи со шнуром для
подключения 1 или 2 шт.
- Щупы с проводами для измерения
напряжения 3 шт.
- Зажимы типа "крокодил" для щупов 3
шт.
- Магнитная клипса для крепления прибора к
стальной поверхности 1 шт.
- Зарядное устройство для аккумуляторов
1 шт.
- Руководство по эксплуатации и паспорт
1 шт.
- Сумка для переноски прибора и
принадлежностей 1 шт.
Прибор комплектуется токовыми клещами CR-008.
|
